Tablou Comandă și Protecție Motor Trifazat, 4–6 A, 400V, IP66, SCHRACK

Descriere

Descriere tehnică

Tabloul de comandă și protecție este destinat pornirii directe (DOL) a motoarelor electrice trifazate alimentate la 400V. Echiparea include contactor SCHRACK ALEA II, releu termic reglabil 4–6A pentru protecția motorului și circuit de comandă la 230V cu butoane Start/Stop. Tabloul este realizat într-o carcasă metalică SCHRACK IP66 cu dimensiunile 400x300x150 mm, fiind potrivit pentru montaj aparent în aplicații industriale, comerciale sau tehnice.

Beneficii tehnice

• Pornire și oprire simplă a motorului prin butoane dedicate Start și Stop.
• Contactorul SCHRACK ALEA II asigură comanda fiabilă a motorului în regim de exploatare industrială.
• Releul termic reglabil 4–6A protejează motorul împotriva suprasarcinilor și blocării rotorului.
• Protecția modulară AMPARO 10A, 3P+N, oferă protecție la scurtcircuit și supracurent pentru circuitul de alimentare.

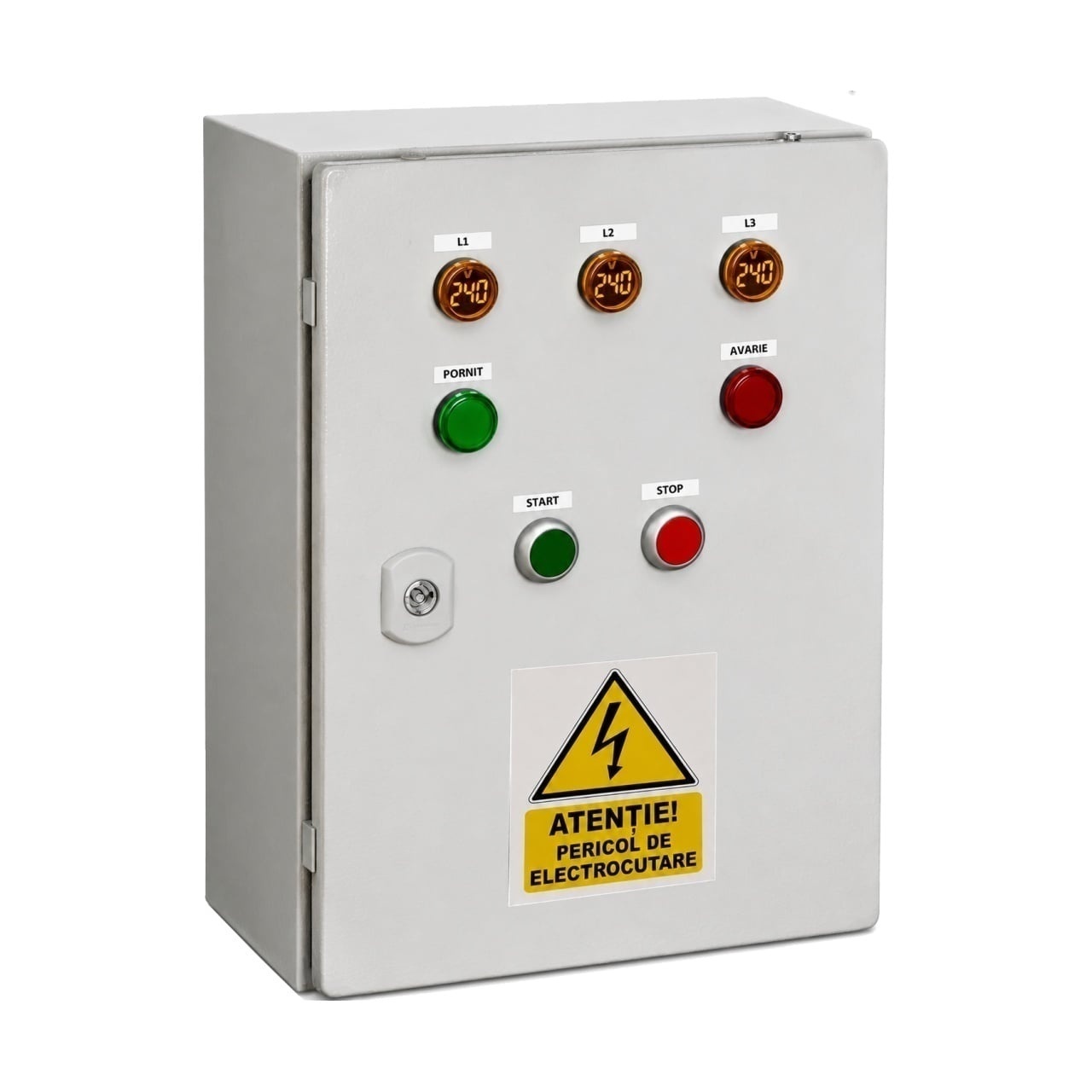

• Trei voltmetre montate pe ușă permit monitorizarea permanentă a tensiunii pe fiecare fază.
• Lămpile de semnalizare indică rapid starea instalației: funcționare normală sau declanșare în avarie.

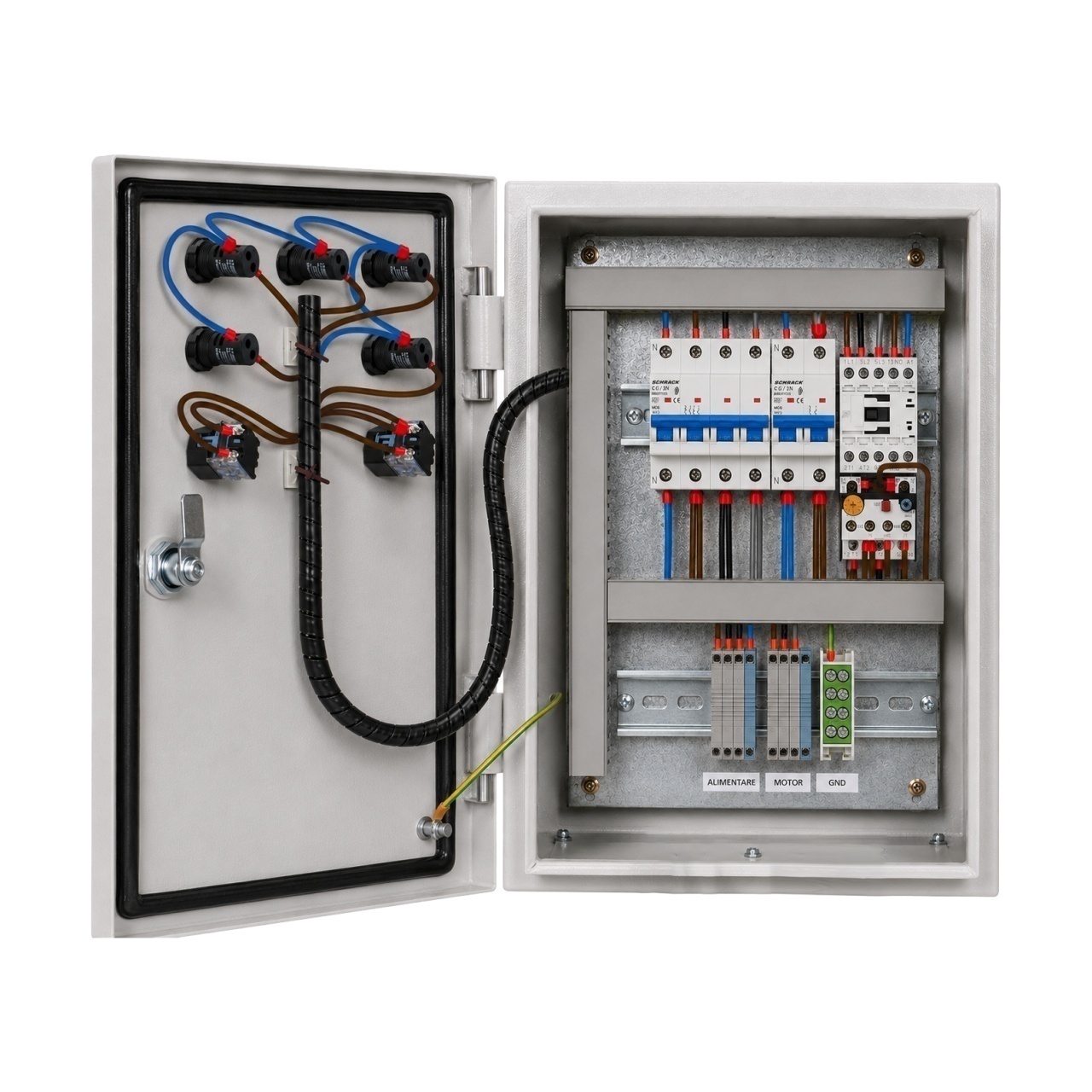

Echipare și componente incluse

• Cutie metalică SCHRACK cu contrapanou, grad de protecție IP66, dimensiuni 400x300x150 mm.
• Întreruptor automat modular SCHRACK AMPARO 6kA, caracteristică C, 10A, 3P+N.
• Contactor SCHRACK ALEA II 4kW/400V, cu un contact auxiliar normal deschis și bobină de comandă la 230Vca.
• Releu termic SCHRACK ALEA II reglabil 4–6A.
• 3 voltmetre digitale pentru monitorizarea tensiunilor L1, L2 și L3.
• Buton Start cu revenire.
• Buton Stop cu revenire.
• Lampă de semnalizare verde pentru funcționare motor.
• Lampă de semnalizare roșie pentru avarie.
• Presetupe pentru introducerea și etanșarea cablurilor.
• Cablare internă și accesorii de montaj.

Utilizare recomandată

• Comanda și protecția motoarelor electrice trifazate cu pornire directă.
• Pompe de apă și grupuri de pompare.
• Ventilatoare și sisteme de ventilație.
• Transportoare și benzi transportoare.
• Mixere, agitatoare și echipamente tehnologice.
• Instalații industriale, comerciale și agricole.

Avantaje în exploatare

• Monitorizarea permanentă a tensiunii pe toate cele trei faze direct de pe ușa tabloului.
• Identificarea rapidă a stării de funcționare prin lămpile de semnalizare.
• Acces facil la aparataj pentru verificări și operațiuni de mentenanță.
• Carcasa metalică SCHRACK IP66 oferă protecție ridicată împotriva prafului și apei.
• Construcție compactă și robustă, potrivită pentru exploatare în medii industriale.
• Echipare integrală cu componente SCHRACK pentru compatibilitate și fiabilitate ridicată.
