Tablou AC Fotovoltaic, 100 kW, Trifazat, MCCB 200A, Antiinsularizare, IP66, SCHRACK

Descriere

Descriere tehnică

Tabloul AC este destinat instalațiilor fotovoltaice trifazate de până la 100 kW conectate la rețea. Echiparea permite monitorizarea rețelei și deconectarea automată la condiții de antiinsularizare, cu protecție prin MCCB de 200A, contactor de 225A și descărcător AC T2/C într-un dulap metalic SCHRACK IP66.

Beneficii tehnice

• Protecția de sistem și rețea URNA0345 monitorizează condițiile de funcționare și comandă separarea automată a circuitului AC.
• MCCB-ul de 200A și descărcătorul AC T2/C asigură protecția circuitului la scurtcircuit, suprasarcină și supratensiuni tranzitorii.
• Voltmetrele pentru L1, L2 și L3 permit verificarea locală a tensiunilor, iar butonul de urgență permite oprirea manuală în caz de intervenție.

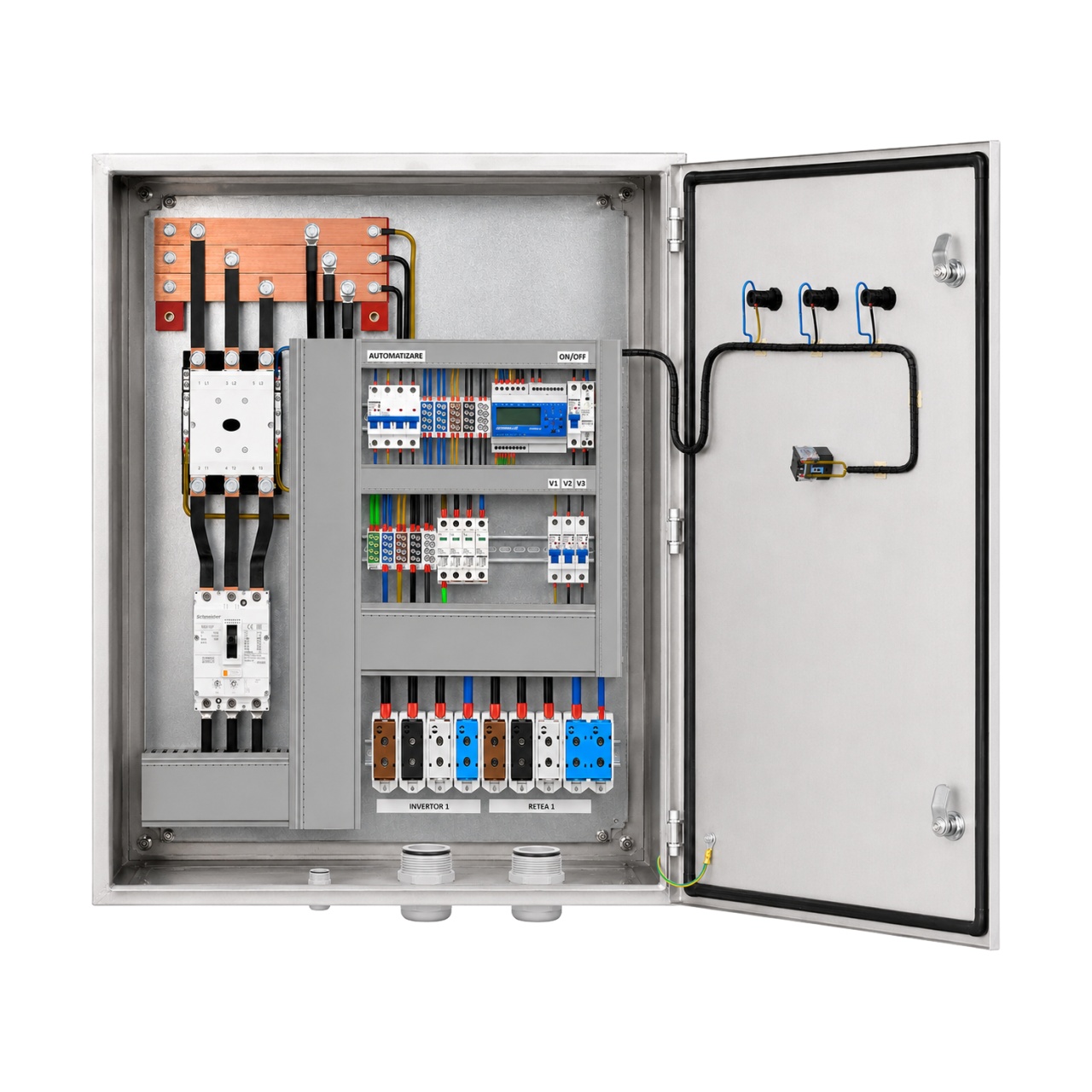

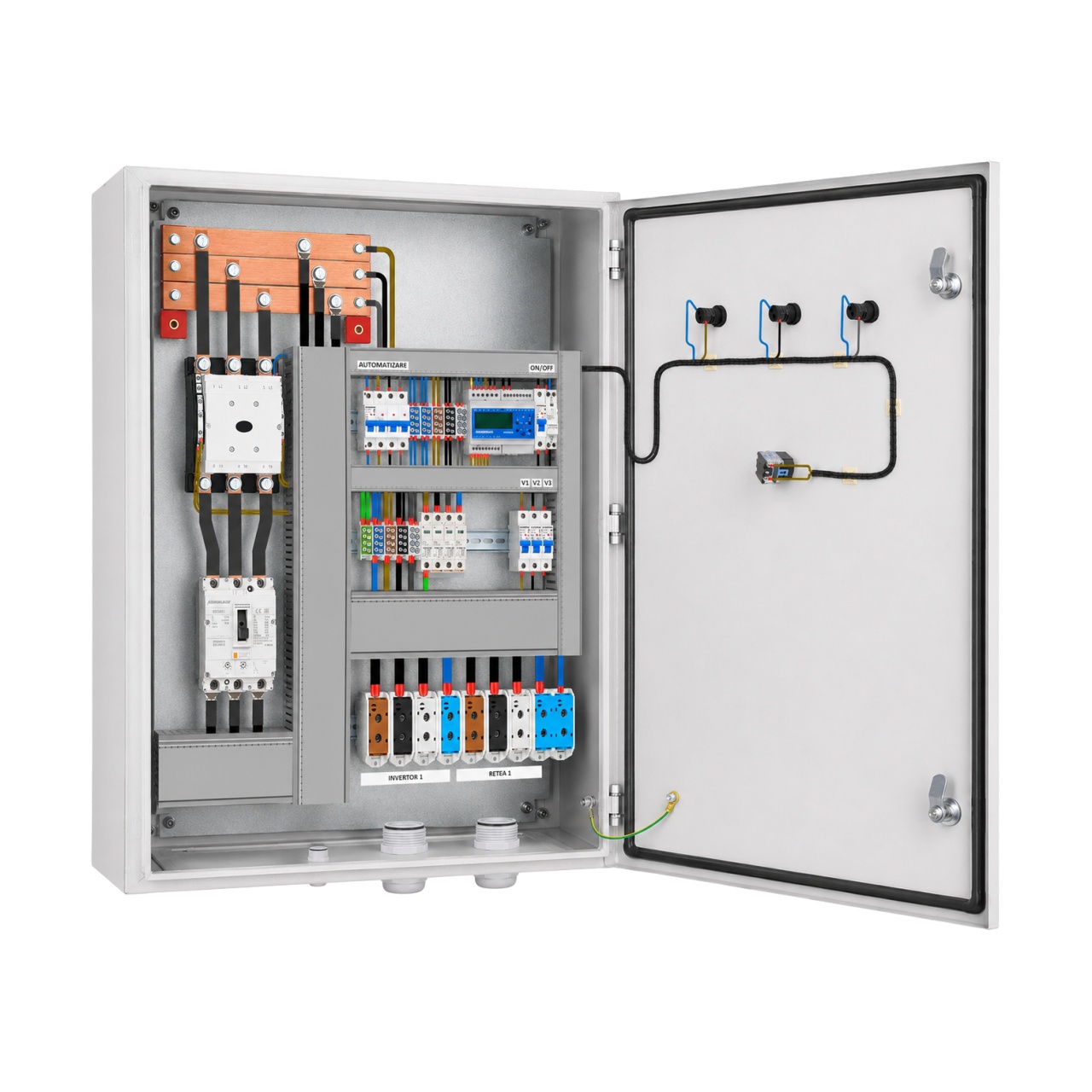

Echipare si componente incluse

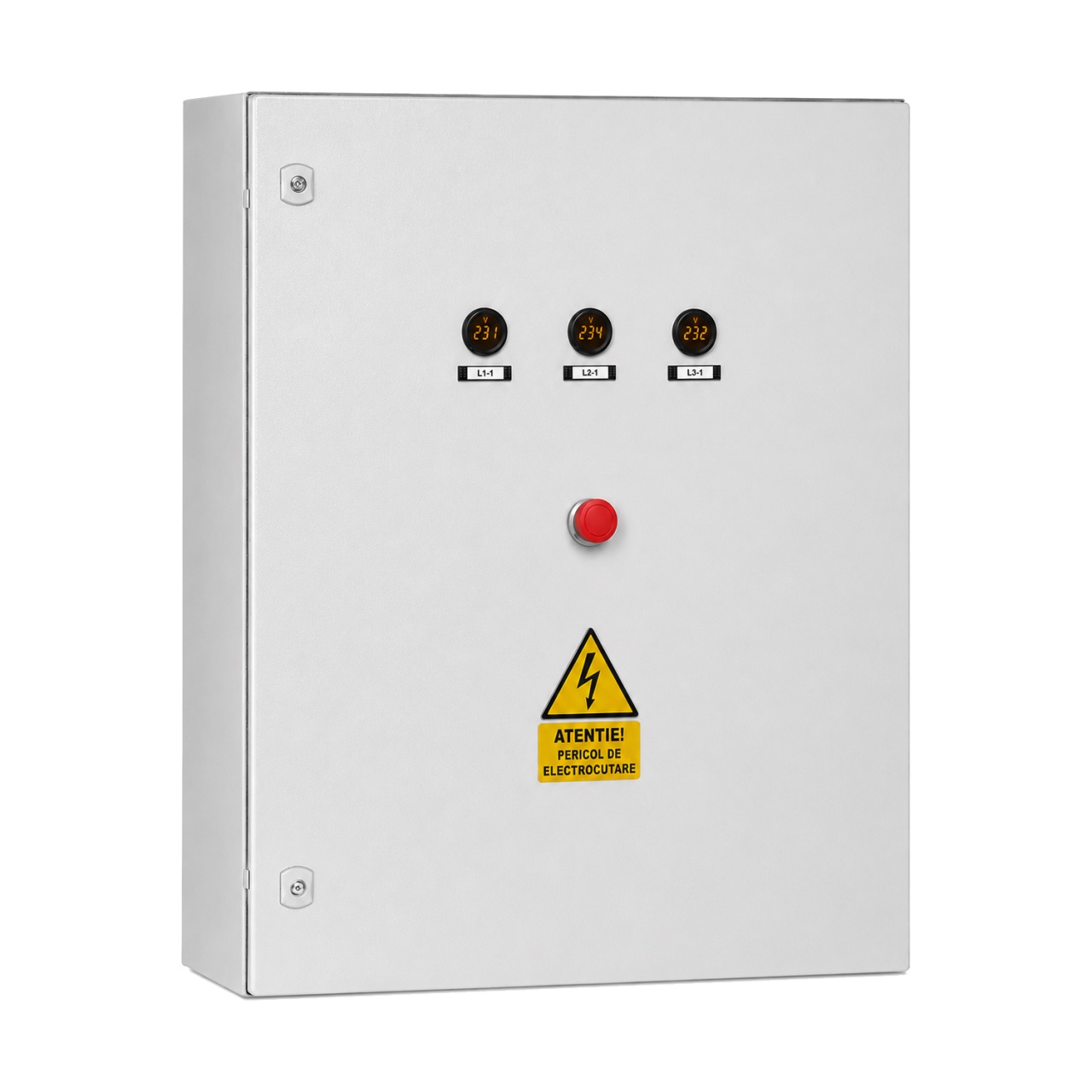

• Cutie metalică SCHRACK cu contrapanou și ușă, grad de protecție IP66, dimensiuni 1000 × 800 × 300 mm.
• Contactor SCHRACK ALEA II, 3 poli, 110 kW, 225A, 2ND + 2NI, bobină 230V c.a., pentru deconectarea circuitului AC.
• Întreruptor automat MCCB Tip A, 3 poli, 36kA, 200A, pentru protecție la scurtcircuit și suprasarcină.
• Protecție de sistem și rețea URNA0345 pentru monitorizarea rețelei și comandă de antiinsularizare.
• Descărcător de supratensiune SCHRACK Seria UAS, T2/C, 4 poli, 4 × 20kA / 280V, pentru protecție AC la supratensiuni tranzitorii.
• Voltmetre pentru monitorizarea tensiunilor pe fazele L1, L2 și L3.
• Buton de urgență pentru oprire manuală locală în caz de avarie sau intervenție.

Utilizare recomandată

• Instalații fotovoltaice trifazate de până la 100 kW conectate la rețea.
• Protecție AC pentru surse de producere a energiei care necesită monitorizare de rețea și antiinsularizare.
• Aplicații comerciale și industriale cu cerințe de deconectare automată și monitorizare locală a fazelor.

Avantaje în exploatare

• Dulapul metalic IP66 permite montajul în spații cu expunere la praf sau umiditate.
• Echiparea interioară grupează aparatajul de comandă, protecție, supratensiune și monitorizare într-un singur tablou electric.
• Accesul la voltmetre și butonul de urgență simplifică verificarea locală și decuplarea rapidă în timpul intervențiilor.
