Tablou AC Fotovoltaic, 30 kW, Trifazat, 100A, Antiinsularizare, IP66, SCHRACK

Descriere

Descriere tehnică

Pentru instalații fotovoltaice trifazate de până la 30 kW conectate la rețea, tabloul monitorizează rețeaua și comandă deconectarea automată la condiții de antiinsularizare. Ansamblul SCHRACK IP66 include URNA0345, două contactoare de 100A, MCCB de 63A, SPD AC T2/C, voltmetre pe L1, L2 și L3 și buton de urgență.

Beneficii tehnice

• Protecția URNA0345 monitorizează rețeaua și comandă decuplarea prin contactoarele de putere.
• MCCB-ul de 63A și descărcătorul AC T2/C protejează circuitul la scurtcircuit, suprasarcină și supratensiuni tranzitorii.

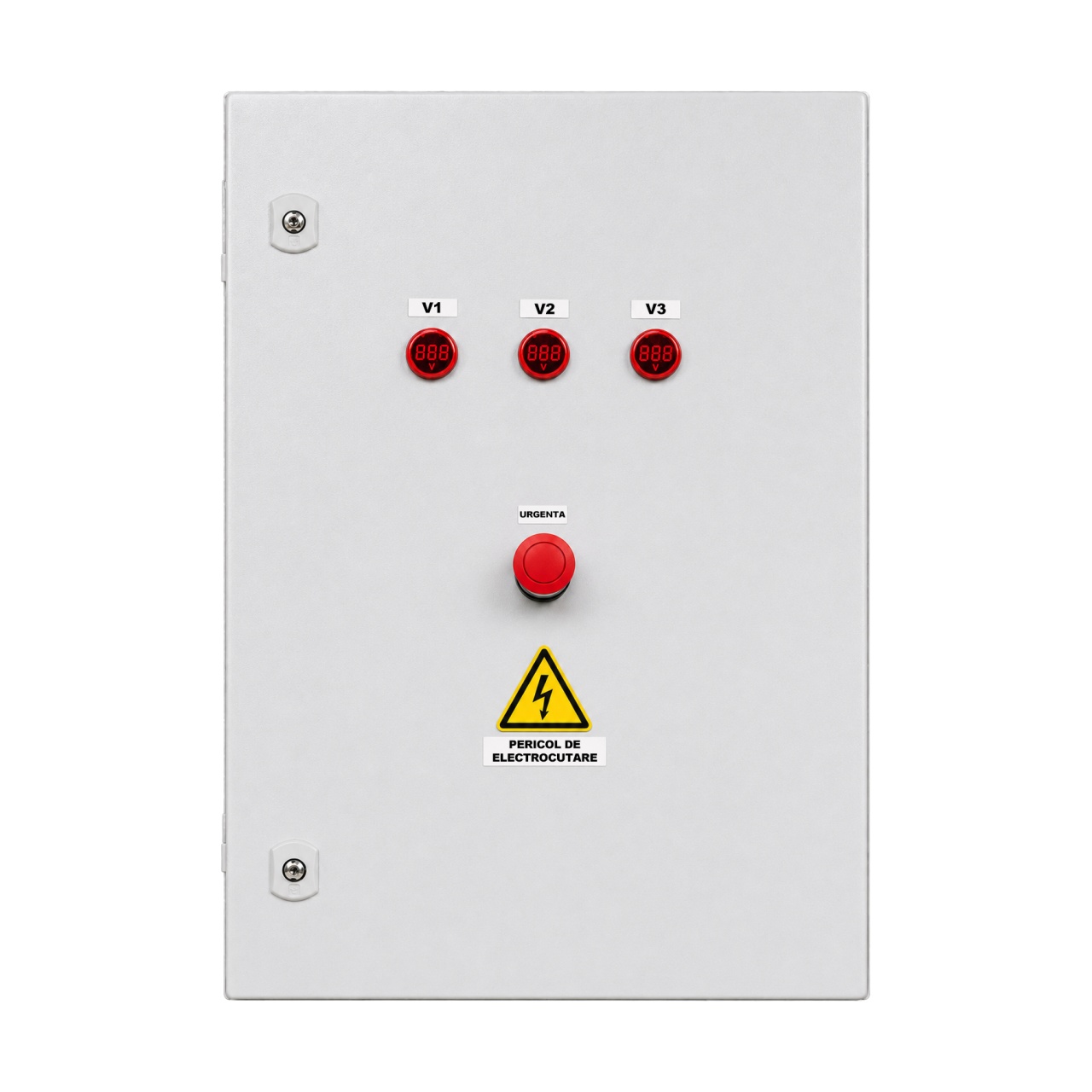

• Voltmetrele pe fiecare fază și butonul de urgență susțin verificarea locală și oprirea rapidă la intervenții.

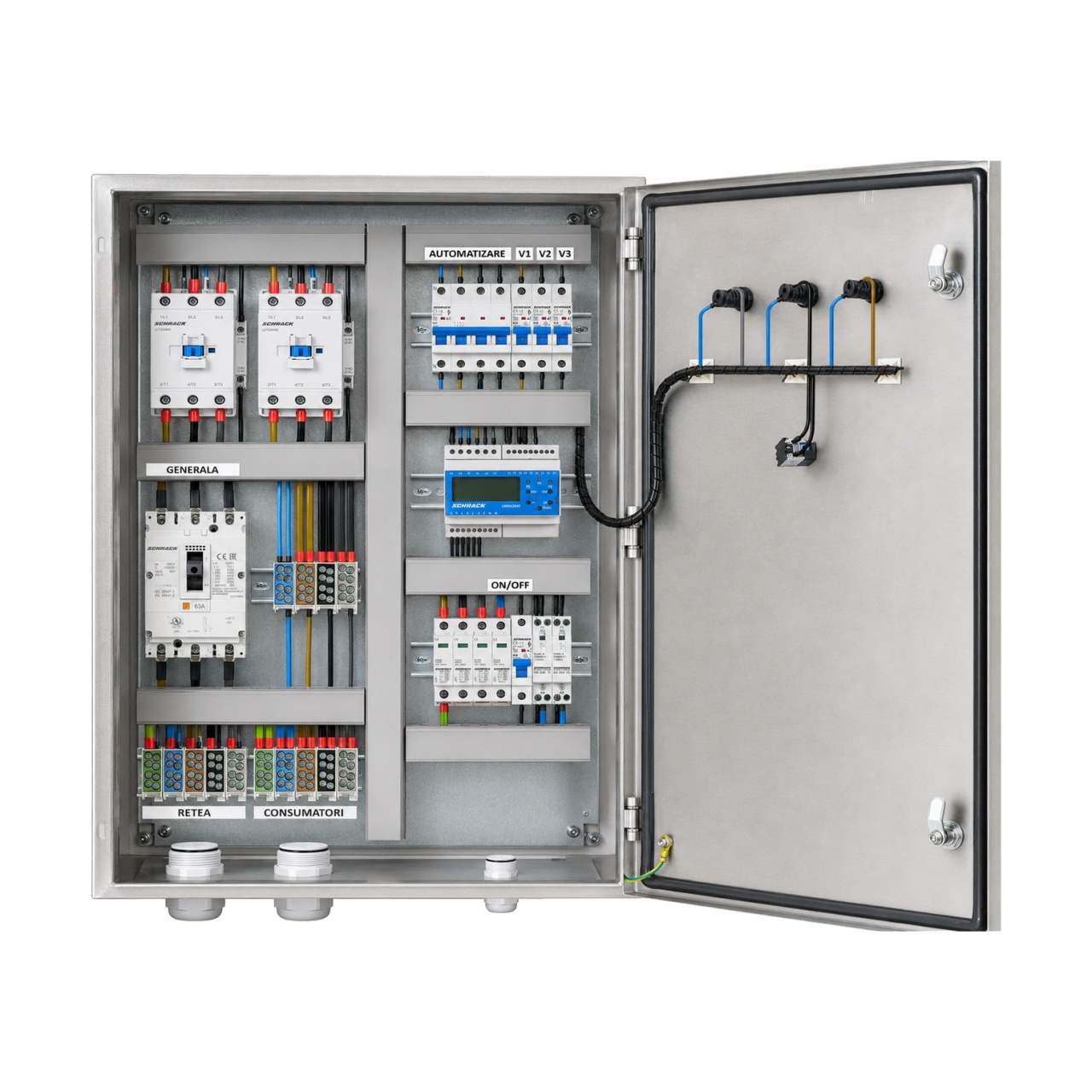

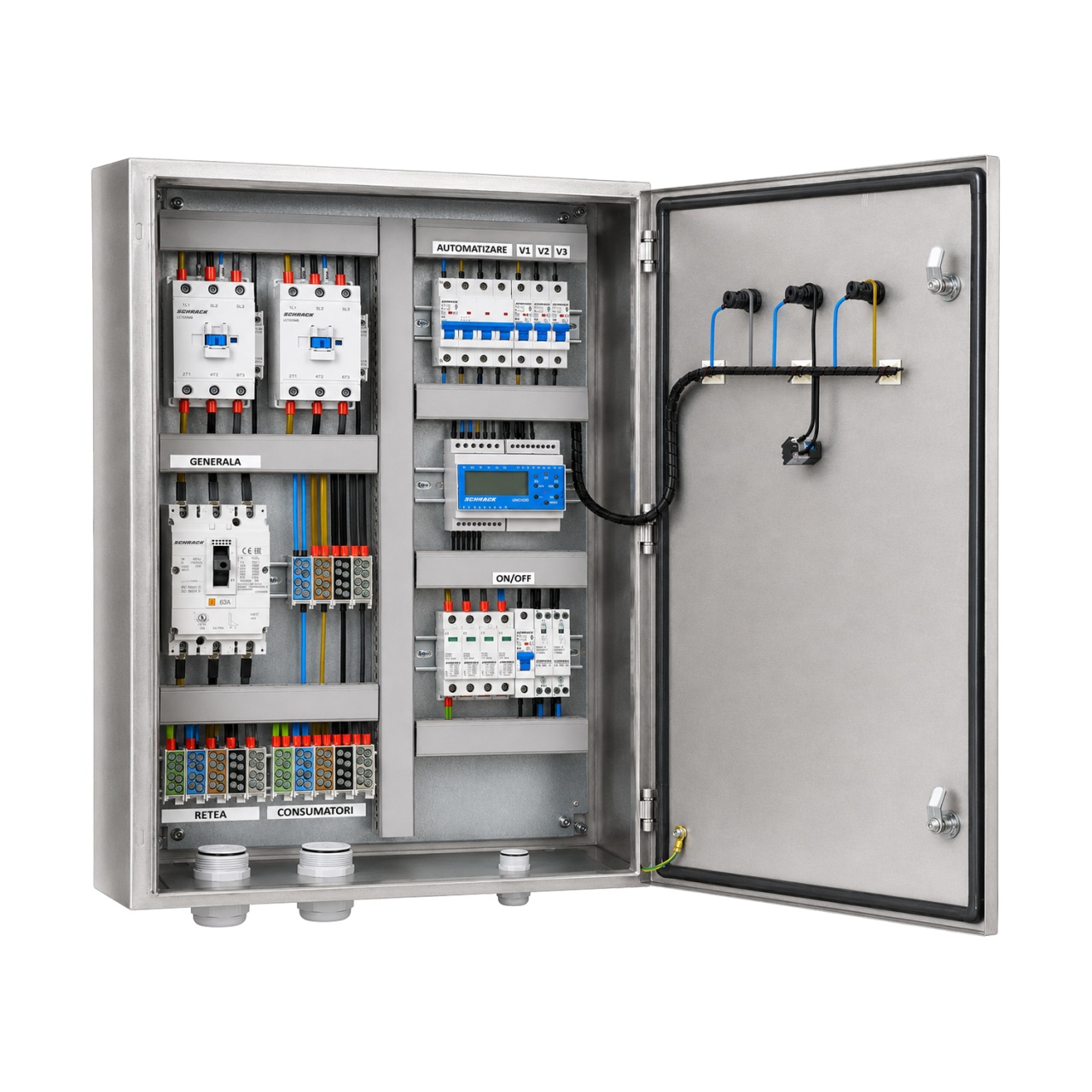

Echipare si componente incluse

• Cutie metalică SCHRACK cu contrapanou și ușă, IP66, dimensiuni 700 × 500 × 210 mm.
• 2 contactoare SCHRACK CUBICO High, 3 poli, 45 kW, 100A, 1ND + 1NI, bobină 230V c.a.
• Întreruptor automat MCCB Tip A, 3 poli, 36kA, 63A.
• Protecție de sistem și rețea URNA0345 pentru monitorizare rețea și comandă antiinsularizare.
• Descărcător de supratensiune SCHRACK Seria UAS, T2/C, 4 poli, 4 × 20kA / 280V.
• Voltmetre pentru monitorizarea tensiunilor pe fazele L1, L2 și L3.
• Buton de urgență pentru oprire manuală locală.

Utilizare recomandată

• Instalații fotovoltaice trifazate de până la 30 kW conectate la rețea.
• Protecția la antiinsularizare și deconectarea automată a surselor de producere a energiei.
• Aplicații comerciale și industriale cu cerințe de monitorizare și protecție AC.

Avantaje în exploatare

• Tabloul metalic SCHRACK IP66 permite organizarea aparatajului de comandă, protecție și decuplare.
• Monitorizarea fazelor prin voltmetre oferă verificare vizuală rapidă a tensiunilor L1, L2 și L3.
• Butonul de urgență permite decuplare manuală locală în caz de avarie sau intervenție.
