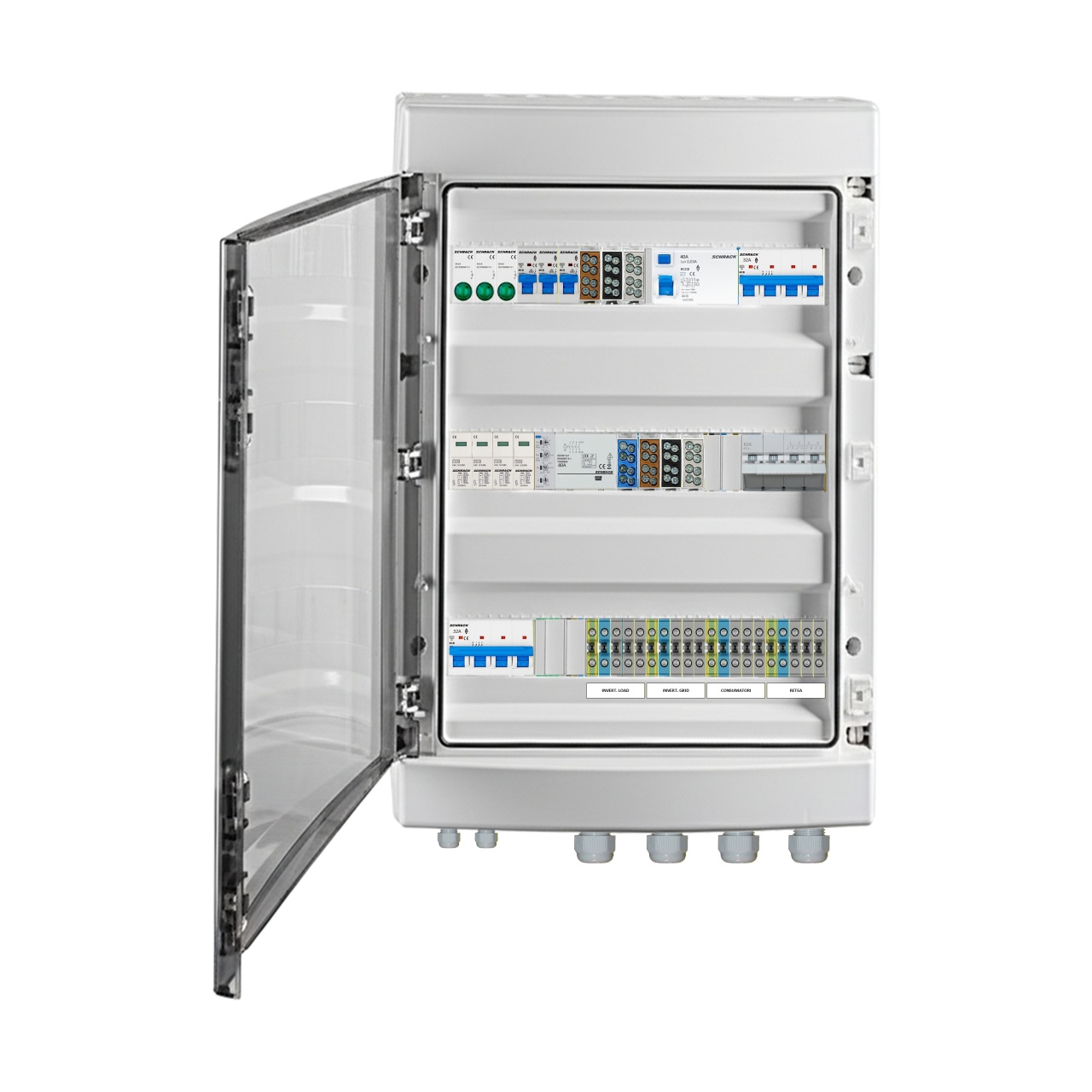

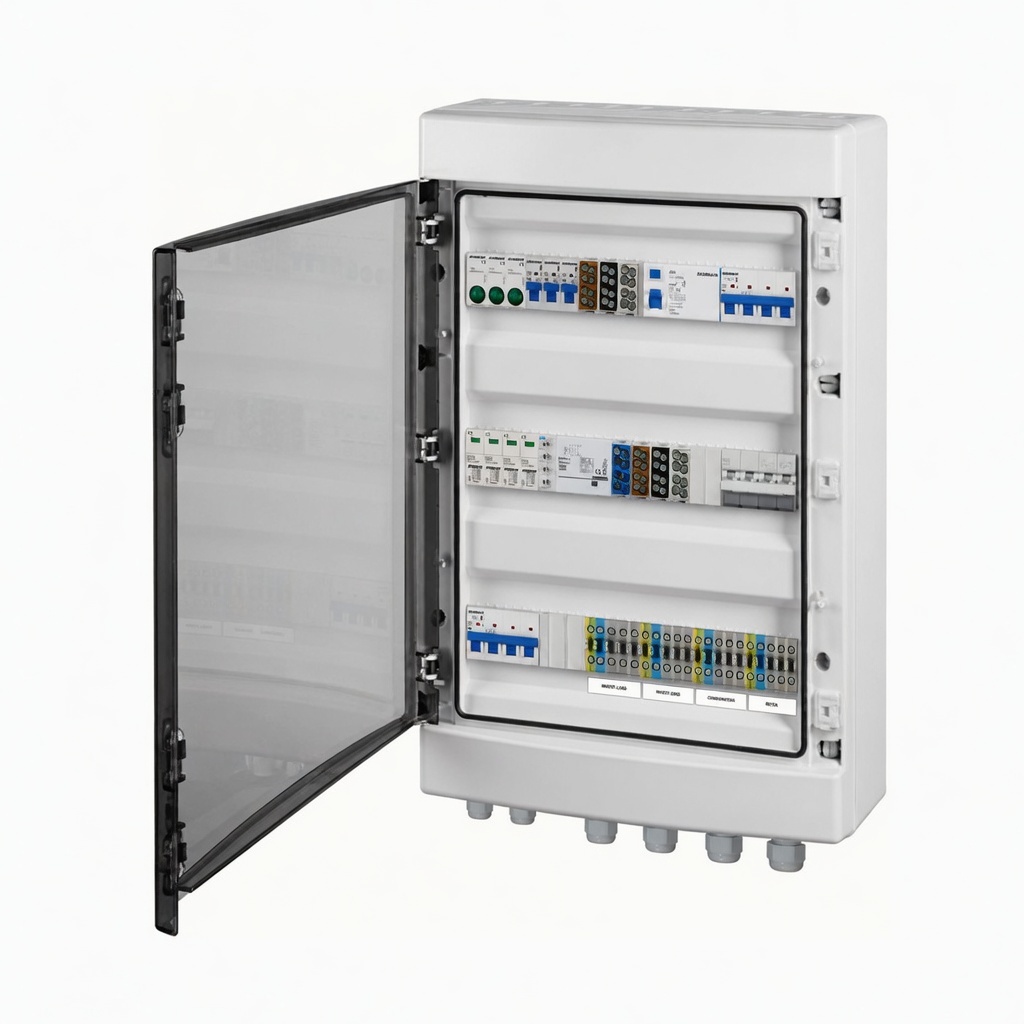

Tablou AC Fotovoltaic, 15 kW, Trifazat, Bypass, Monitorizare Faze, Descărcător AC, IP65, SCHRACK

Descriere

Descriere tehnică

Pentru CEF cu invertor hibrid trifazat de până la 15 kW, tabloul protejează și comută circuitul AC dintre invertor, rețea și consumatori. Include protecții SCHRACK 3P+N, descărcător T1/T2 4P, contactor 40A, bypass 63A 4P și indicatori LED pentru prezența tensiunii.

Beneficii tehnice

• Protecțiile MCB și RCCB 3P+N separă circuitul trifazat la scurtcircuit, suprasarcină și curenți reziduali.
• Descărcătorul T1/T2 protejează partea AC la supratensiuni tranzitorii pe toate fazele.
• Comutatorul 1-0-2 permite bypass manual între invertor și rețea pentru alimentarea consumatorilor.

Echipare si componente incluse

• Întreruptor automat modular MCB SCHRACK, 6 kA, C 32A, 3P+N.
• Întreruptor diferențial SCHRACK, 10 kA, 40A, 3P+N, 30 mA, tip A.
• Descărcător de supratensiune SCHRACK T1/T2, 4P, 4 × 20kA / 400V.
• Contactor modular SCHRACK 40A, 4 ND, bobină 230V CA.
• Comutator 1-0-2, 63A, 4P, pentru funcția de bypass.
• Presetupe etanșe și indicatori LED pentru prezență tensiune rețea.
• Cofret SCHRACK cu grad de protecție IP65, pentru montaj aparent.

Utilizare recomandată

• Instalații fotovoltaice hibride trifazate de până la 15 kW.
• Protecția și distribuția energiei între invertor, rețea și consumatori.
• Aplicații rezidențiale și comerciale unde este necesară comutarea manuală prin bypass.

Avantaje în exploatare

• Bypass-ul 4P permite separarea clară a alimentării prin invertor sau prin rețea.
• Indicatorii LED ajută la verificarea rapidă a prezenței tensiunii pe alimentare.
• Cofretul IP65 și presetupele etanșe protejează aparatajul la montaj interior sau exterior.
