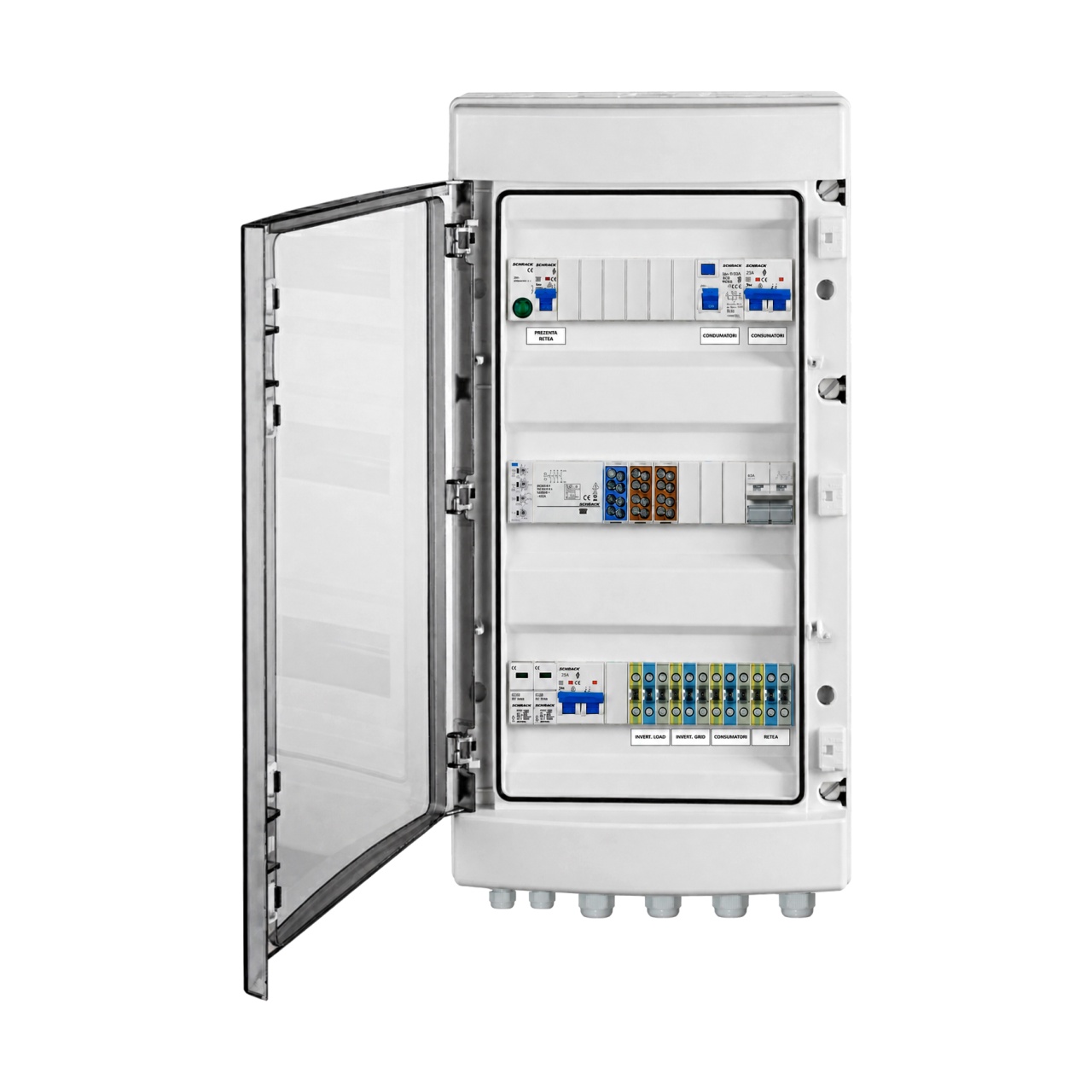

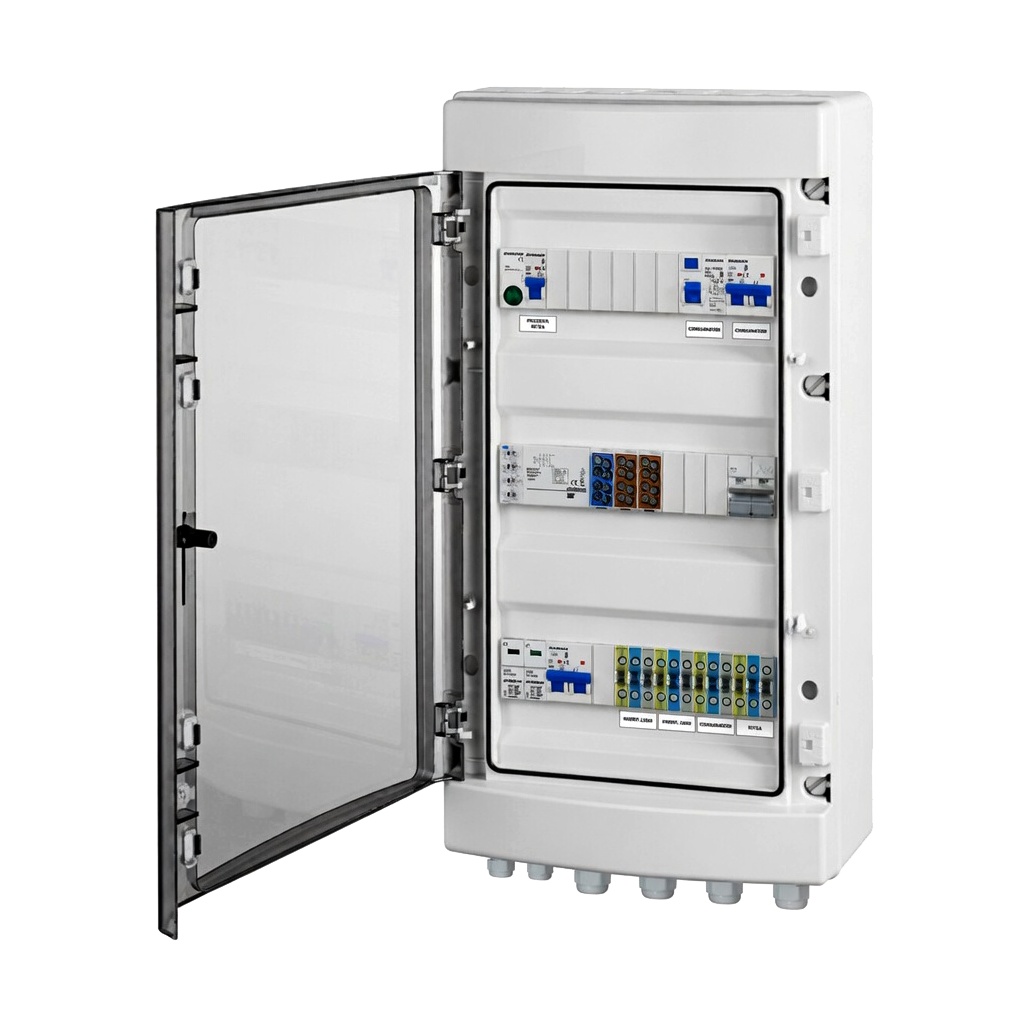

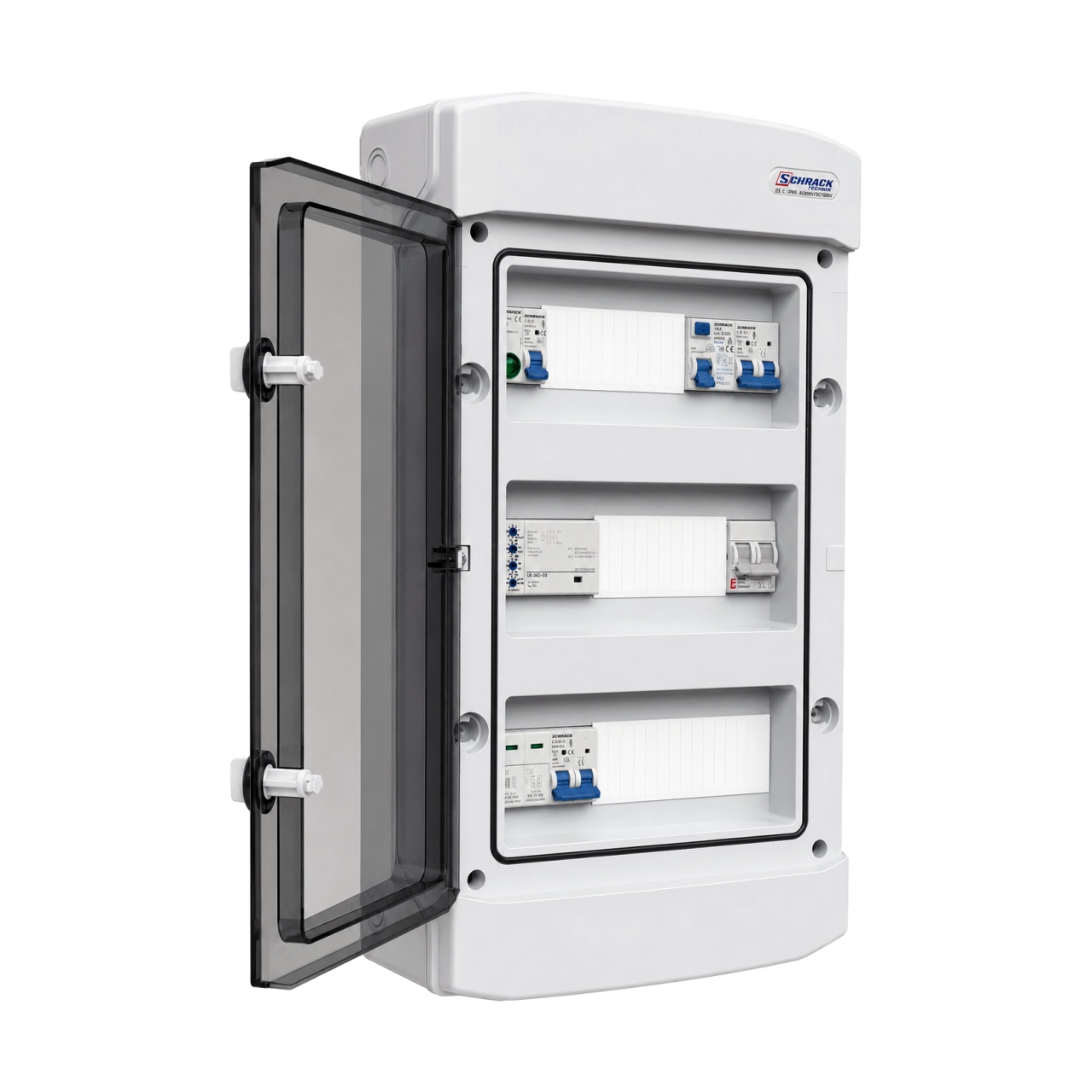

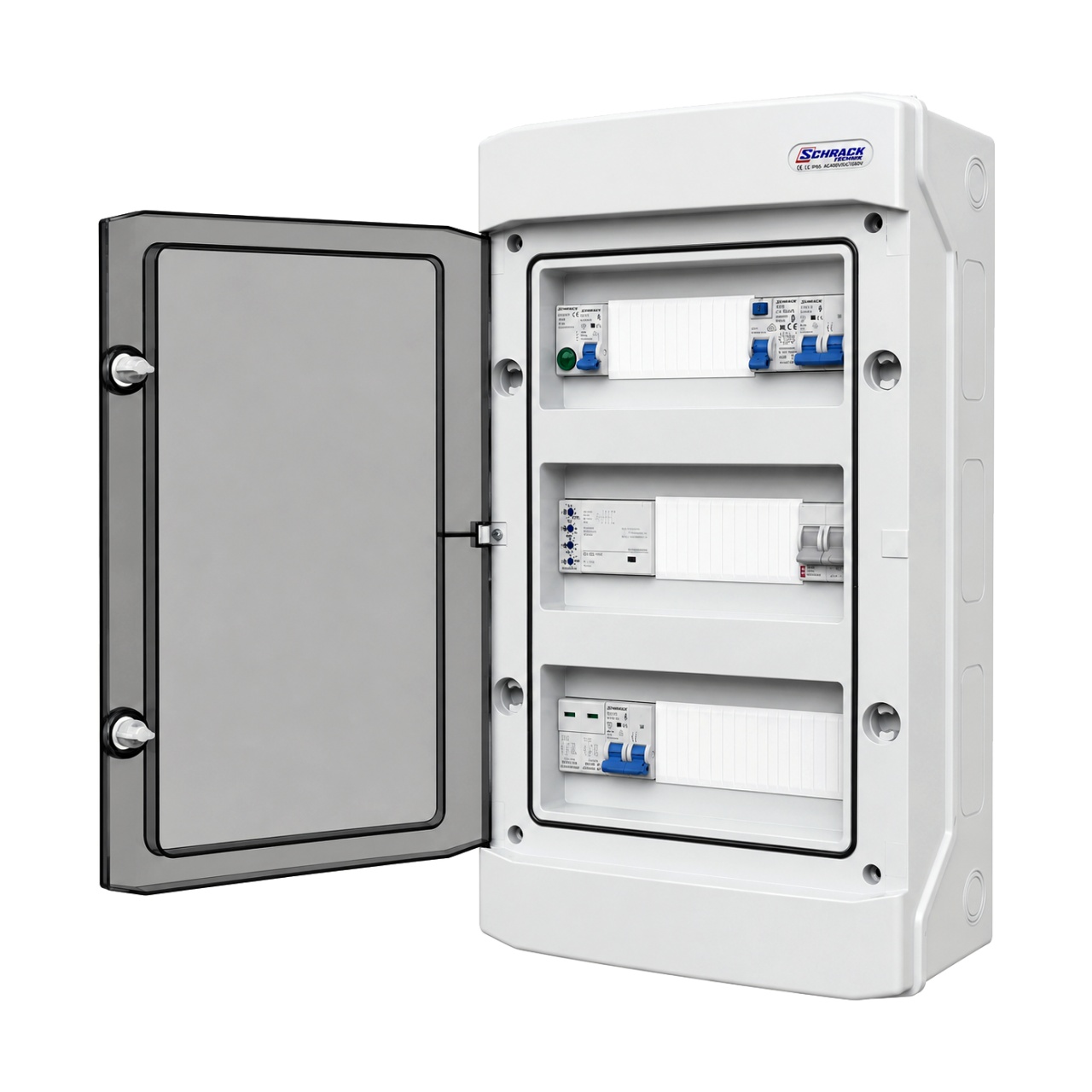

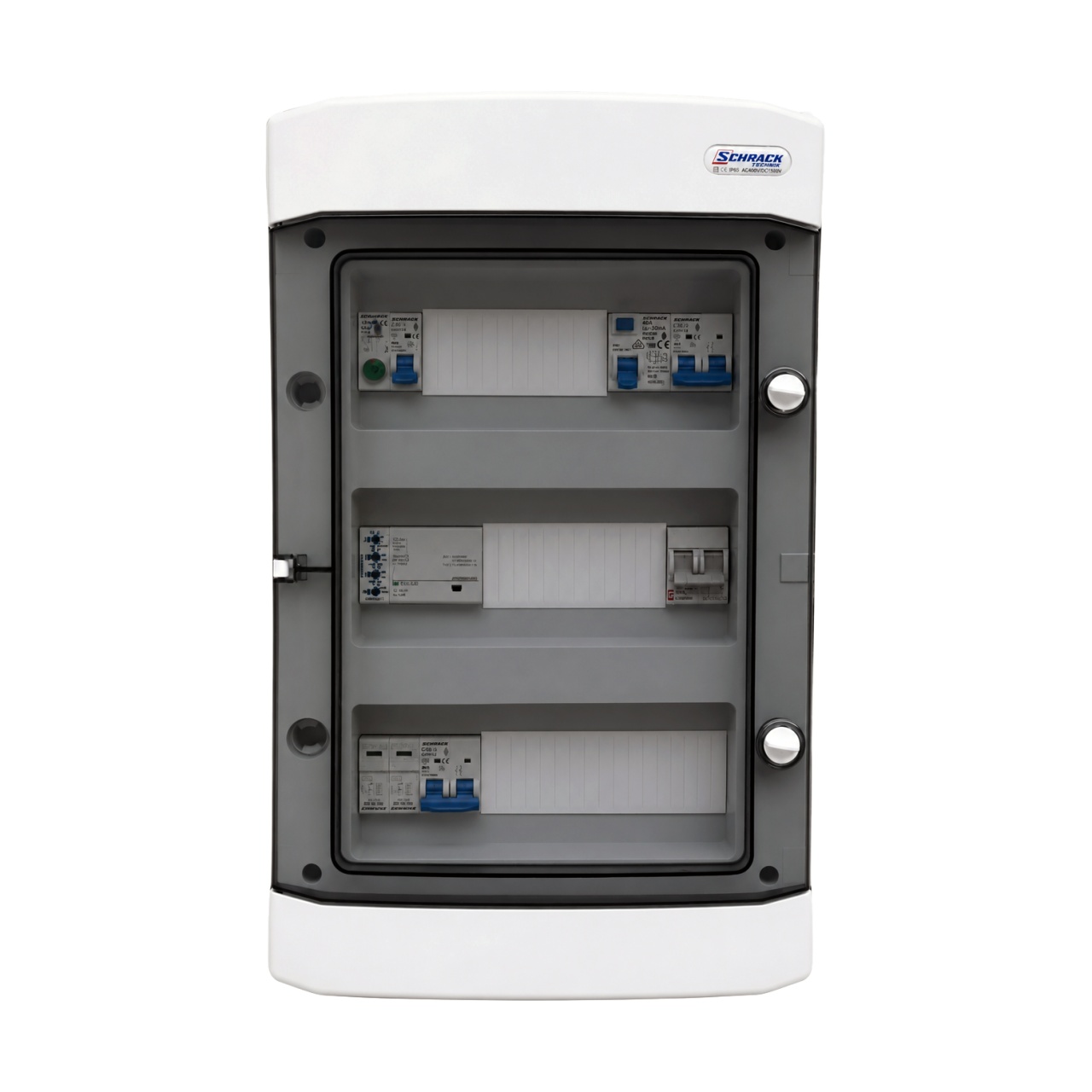

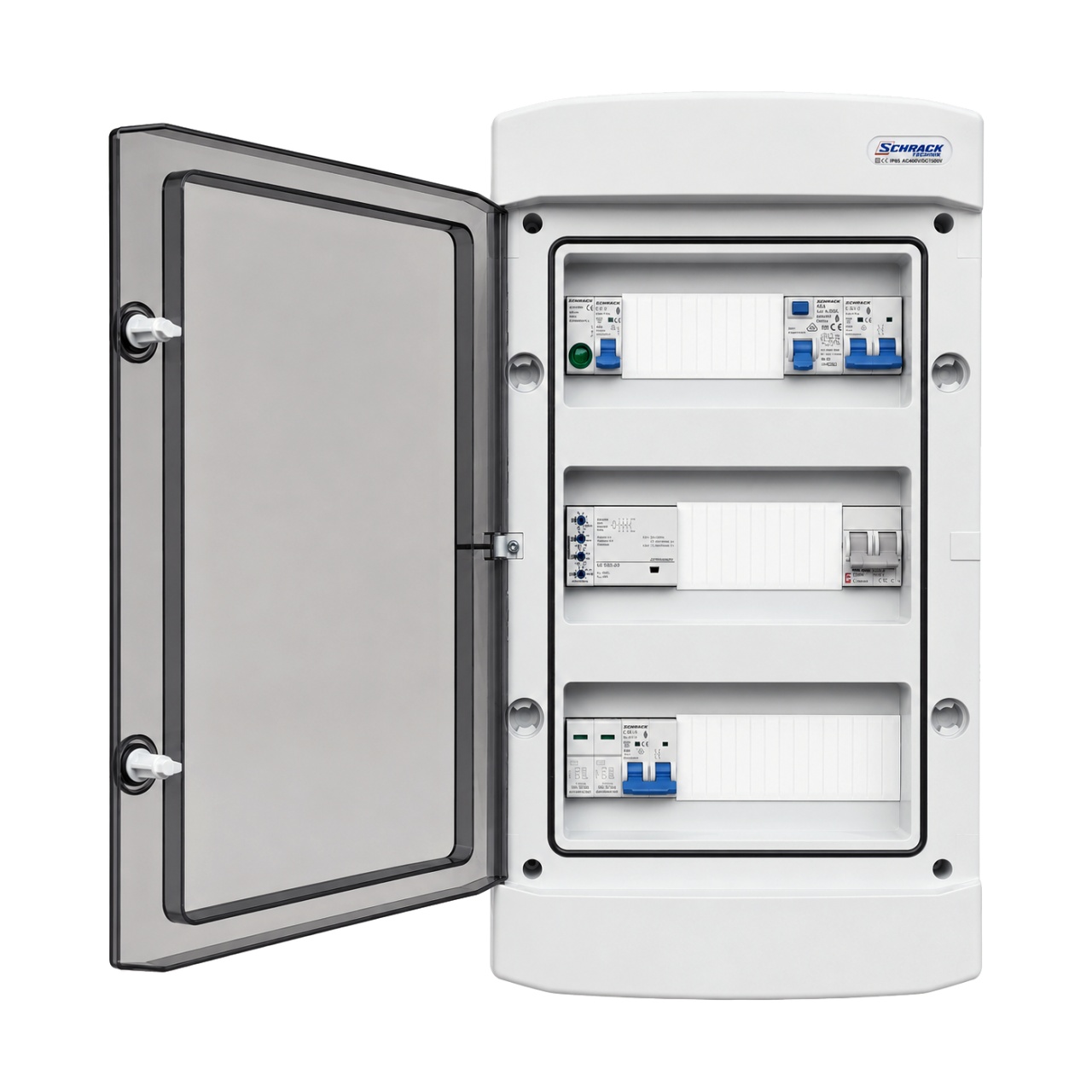

Tablou AC Fotovoltaic, 6 kW, Monofazat, Bypass, Monitorizare Fază, Descărcător AC, IP65, SCHRACK

Descriere

Descriere tehnică

Pentru instalații fotovoltaice hibride monofazate de până la 6 kW, tabloul protejează și comută circuitul AC dintre invertor, rețea și consumatori. Include MCB SCHRACK C 32A, RCCB 40A 30mA tip A, descărcător AC T2/C, contactor 40A, releu HAGER EUD100 și bypass 1-0-2.

Beneficii tehnice

• Protecțiile MCB, RCCB și descărcătorul AC acoperă scurtcircuitul, suprasarcina, curenții reziduali și supratensiunile tranzitorii.
• Releul HAGER EUD100 monitorizează tensiunea de rețea și comandă contactorul în caz de sub/supratensiune.
• Bypass-ul manual 1-0-2 permite trecerea alimentării consumatorilor între invertor și rețea.

Echipare si componente incluse

• Întreruptor automat modular MCB SCHRACK, 6 kA, C 32A, 2 poli.
• Întreruptor diferențial SCHRACK, 10 kA, 40A, 2 poli, 30 mA, tip A.
• Descărcător de supratensiune SCHRACK T2/C, 2P, 2 × 20kA / 280V.
• Contactor modular SCHRACK 40A, 4 ND, bobină 230V CA.
• Releu de control și monitorizare HAGER EUD100 pentru tensiunea de rețea.
• Comutator 1-0-2, 63A, 2P, pentru funcția de bypass.

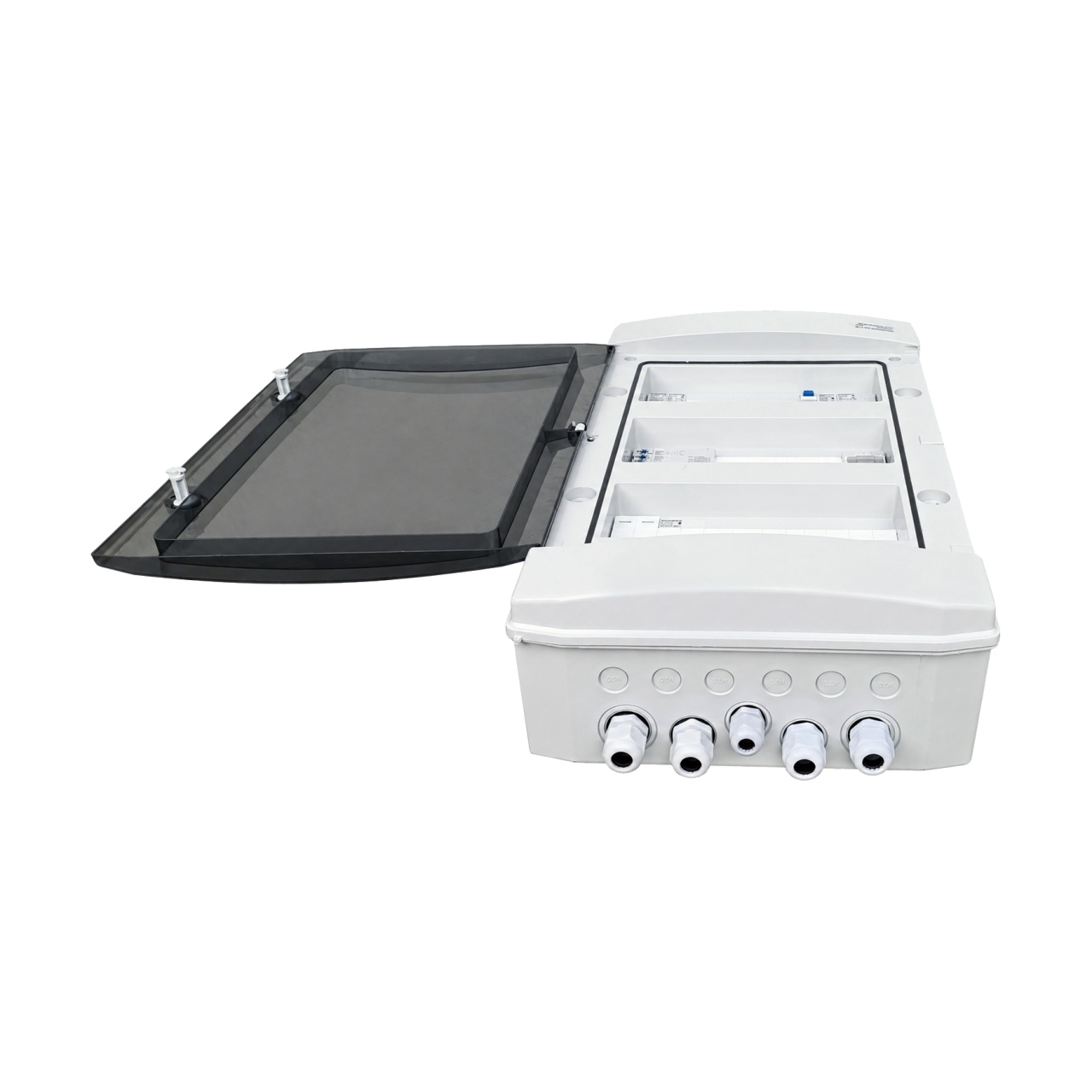

• Presetupe etanșe și cofret SCHRACK cu grad de protecție IP65.

Utilizare recomandată

• Instalații fotovoltaice hibride monofazate de până la 6 kW.
• Protecția circuitului AC dintre invertor, rețea și consumatori.
• Aplicații rezidențiale și comerciale cu alimentare prin invertor hibrid.

Avantaje în exploatare

• Comutarea manuală prin bypass ajută la alimentarea consumatorilor în timpul intervențiilor asupra invertorului.
• Indicatorii LED permit verificarea rapidă a prezenței tensiunii de rețea.
• Cofretul IP65 permite montaj aparent la interior sau exterior și protejează aparatajul de praf și umezeală.
