Tablou DC Fotovoltaic, 10 Stringuri, 1000V, 20A, Cleme Phoenix Contact Push-In, IP66

Descriere

Descriere tehnică

Pentru câmpuri fotovoltaice cu 10 stringuri, tabloul colectează și protejează circuitele DC înainte de invertor. Echiparea este pentru 1000V DC, cu siguranțe fuzibile DC de 20A pe string, descărcătoare de supratensiune, cleme Phoenix Contact Push-In și tablou metalic SCHRACK IP66.

Beneficii tehnice

• Protecția individuală pe string permite izolarea defectelor prin siguranțe fuzibile DC de 20A.
• Clemele Phoenix Contact Push-In pe șină DIN simplifică racordarea stringurilor și mențin conexiunile ordonate.
• Plăcile de trecere IP66 pentru cabluri păstrează etanșarea la intrările de cablu și protejează interiorul tabloului.

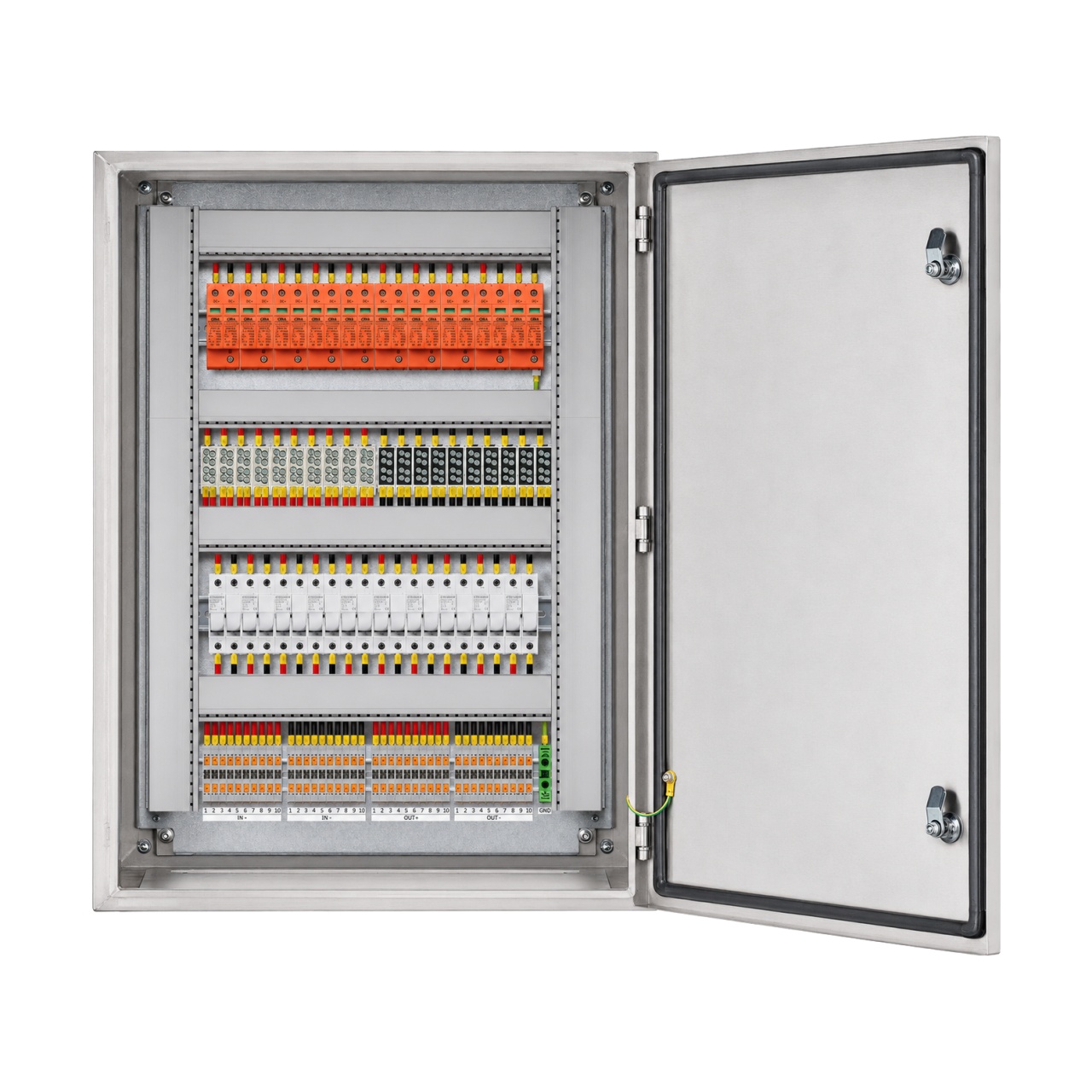

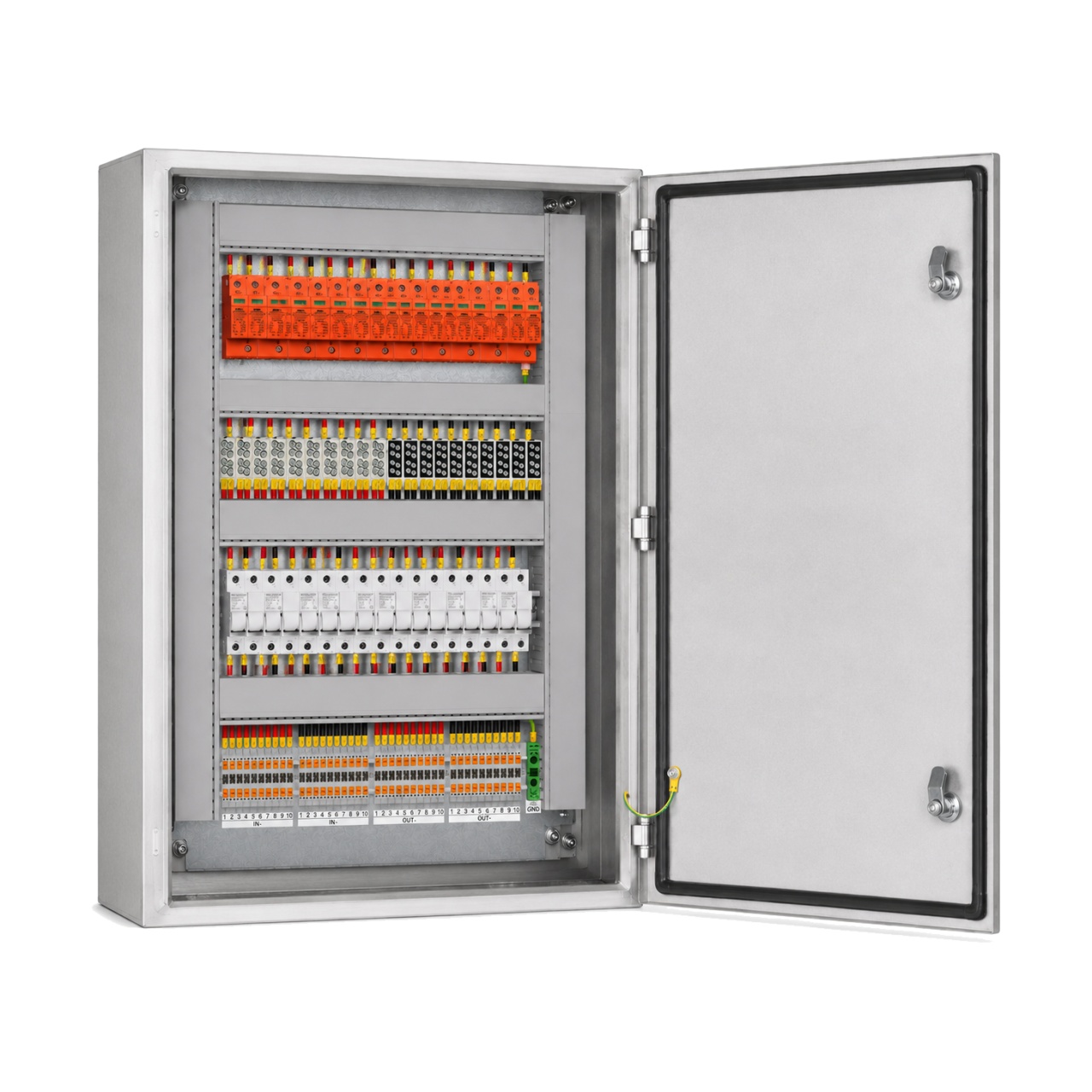

Echipare si componente incluse

• Descărcătoare de supratensiune DC 1000V pentru protecția circuitelor fotovoltaice.
• Siguranțe fuzibile DC 20A pentru protecția individuală a fiecărui string.
• Cleme Phoenix Contact cu tehnologie Push-In, montate pe șină DIN, pentru conectarea stringurilor.

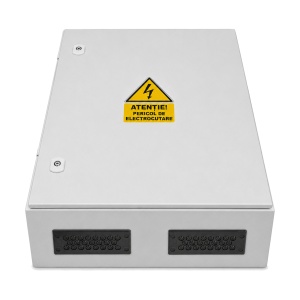

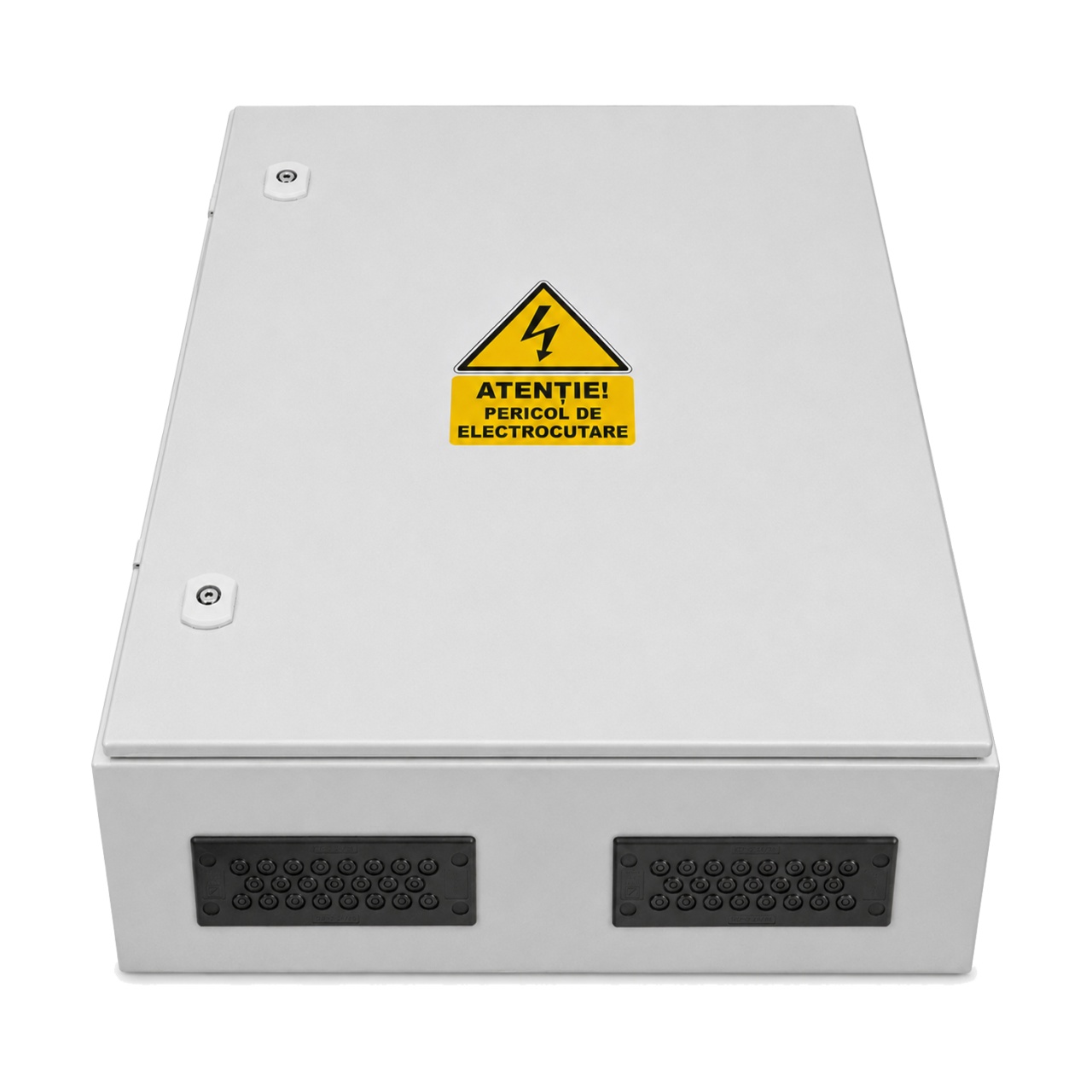

• Plăci de trecere cabluri IP66 pentru etanșarea și organizarea cablurilor.

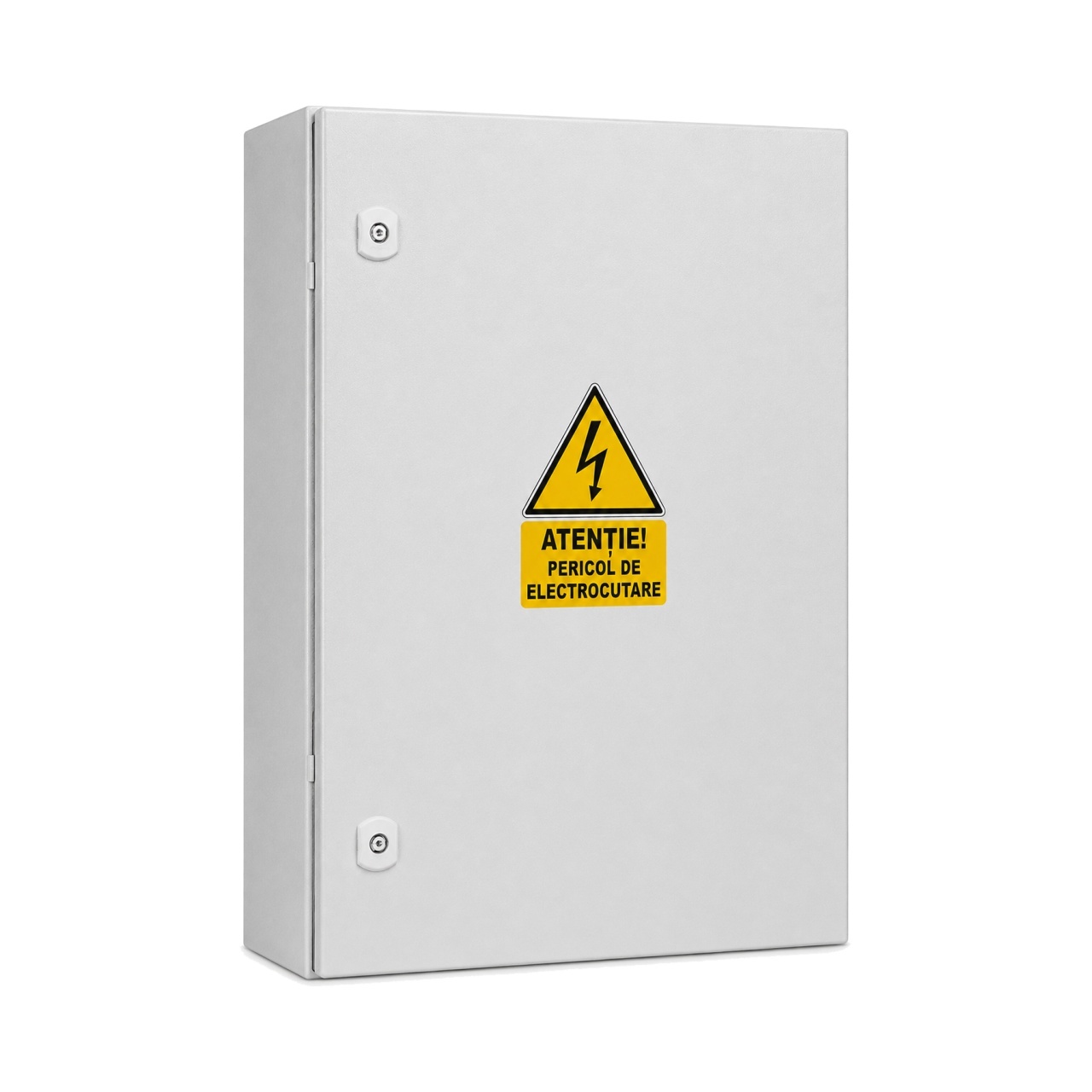

• Tablou metalic SCHRACK, 800 × 600 × 210 mm, cu grad de protecție IP66.

Utilizare recomandată

• Colectarea și protecția a până la 10 stringuri de panouri fotovoltaice.
• Protecția circuitelor DC dintre panourile fotovoltaice și invertor.
• Instalații comerciale, industriale sau amplasate la interior sau în exterior, cu cerințe ridicate de protecție la apă și praf.

Avantaje în exploatare

• Separarea pe string ajută la identificarea rapidă a circuitelor la verificări sau intervenții.
• Tehnologia Push-In permite conectare rapidă, fără strângere periodică a conductorilor.
• Tabloul metalic IP66 și plăcile de trecere mențin cablurile organizate în aplicații exterioare.
