Tablou DC Fotovoltaic, 8 Stringuri, 1000V, 20A, Cleme Phoenix Contact Push-In, IP66

Descriere

Descriere tehnică

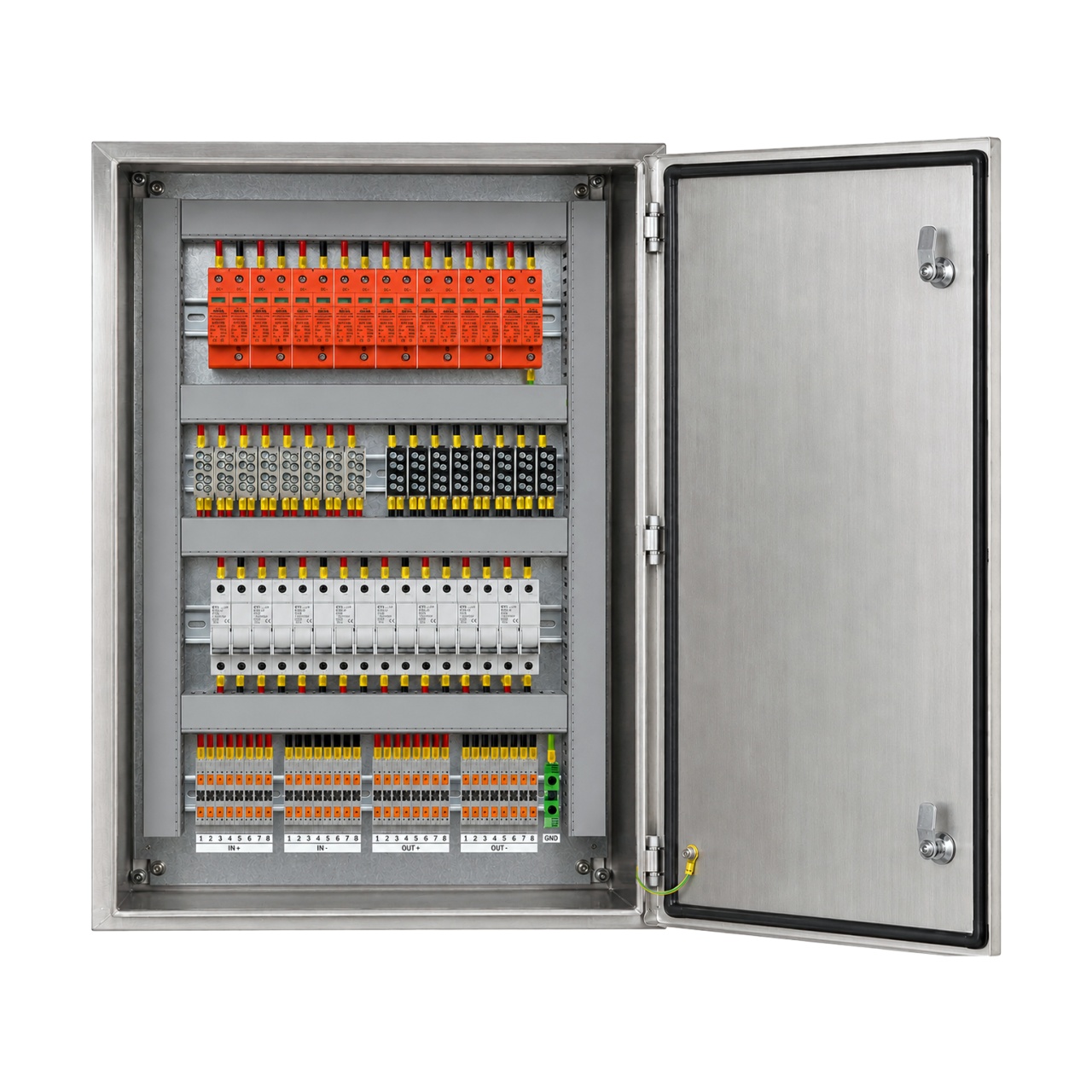

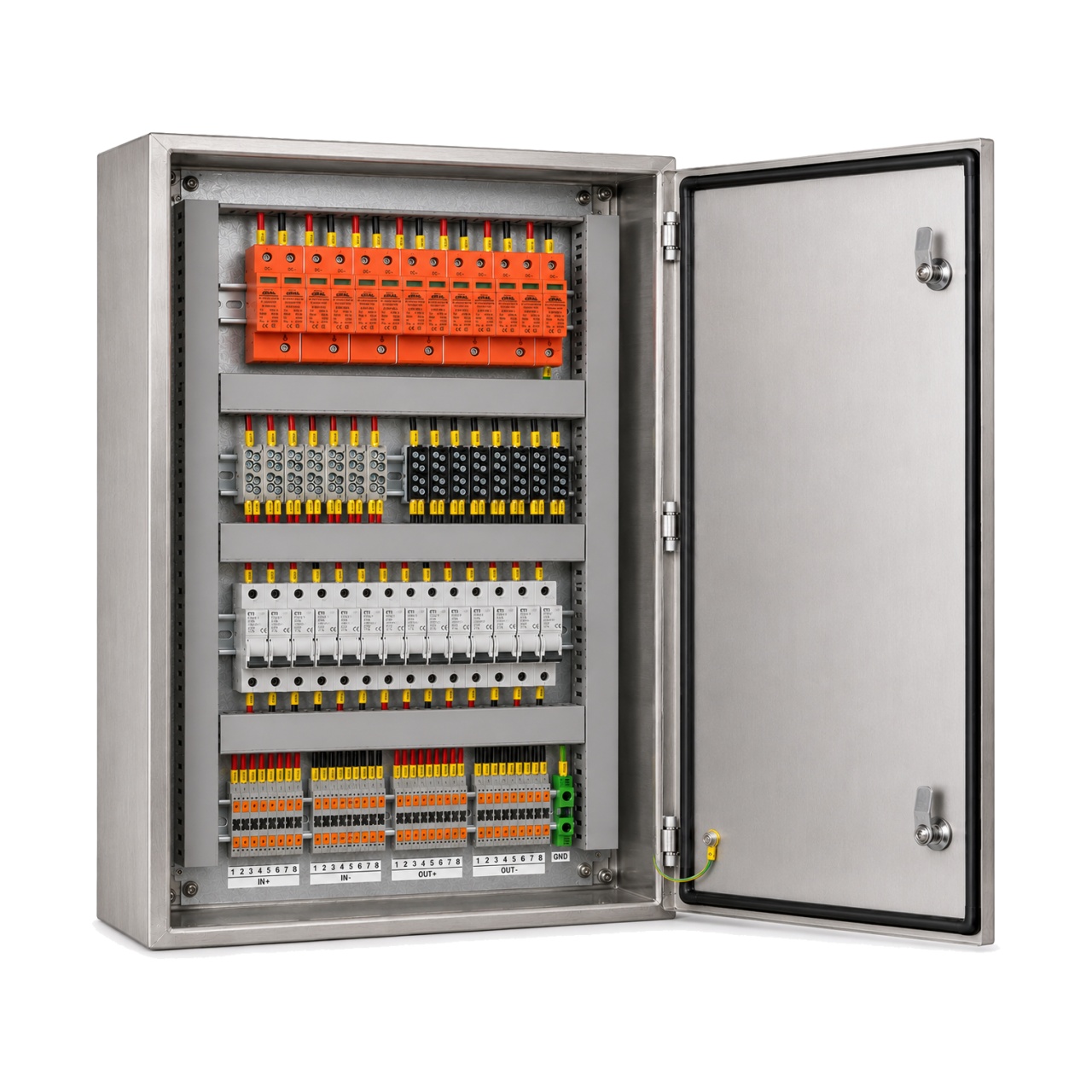

Pentru câmpuri fotovoltaice cu 8 stringuri, tabloul colectează și protejează circuitele DC înainte de invertor. Echiparea este pentru 1000V DC, cu siguranțe fuzibile DC de 20A pe string, descărcătoare de supratensiune, cleme Phoenix Contact Push-In și tablou metalic SCHRACK IP66.

Beneficii tehnice

• Protecția individuală pe string permite izolarea defectelor prin siguranțe fuzibile DC de 20A.
• Clemele Phoenix Contact Push-In pe șină DIN simplifică racordarea stringurilor și mențin conexiunile ordonate.
• Plăcile de trecere IP66 pentru cabluri păstrează etanșarea la intrările de cablu și protejează interiorul tabloului.

Echipare si componente incluse

• Descărcătoare de supratensiune DC 1000V pentru protecția circuitelor fotovoltaice.
• Siguranțe fuzibile DC 20A pentru protecția individuală a fiecărui string.
• Cleme Phoenix Contact cu tehnologie Push-In, montate pe șină DIN, pentru conectarea stringurilor.

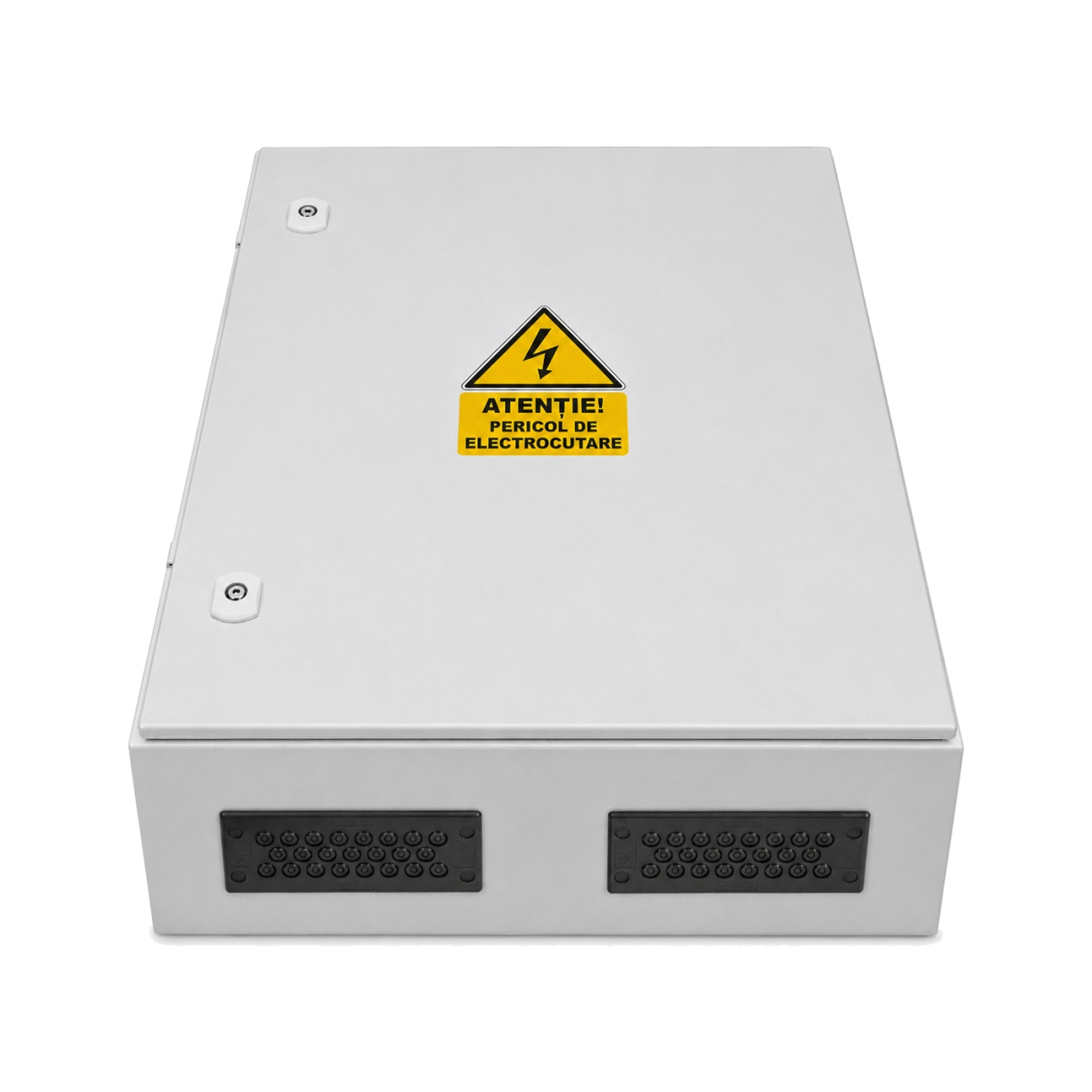

• Plăci de trecere cabluri IP66 pentru etanșarea și organizarea cablurilor.

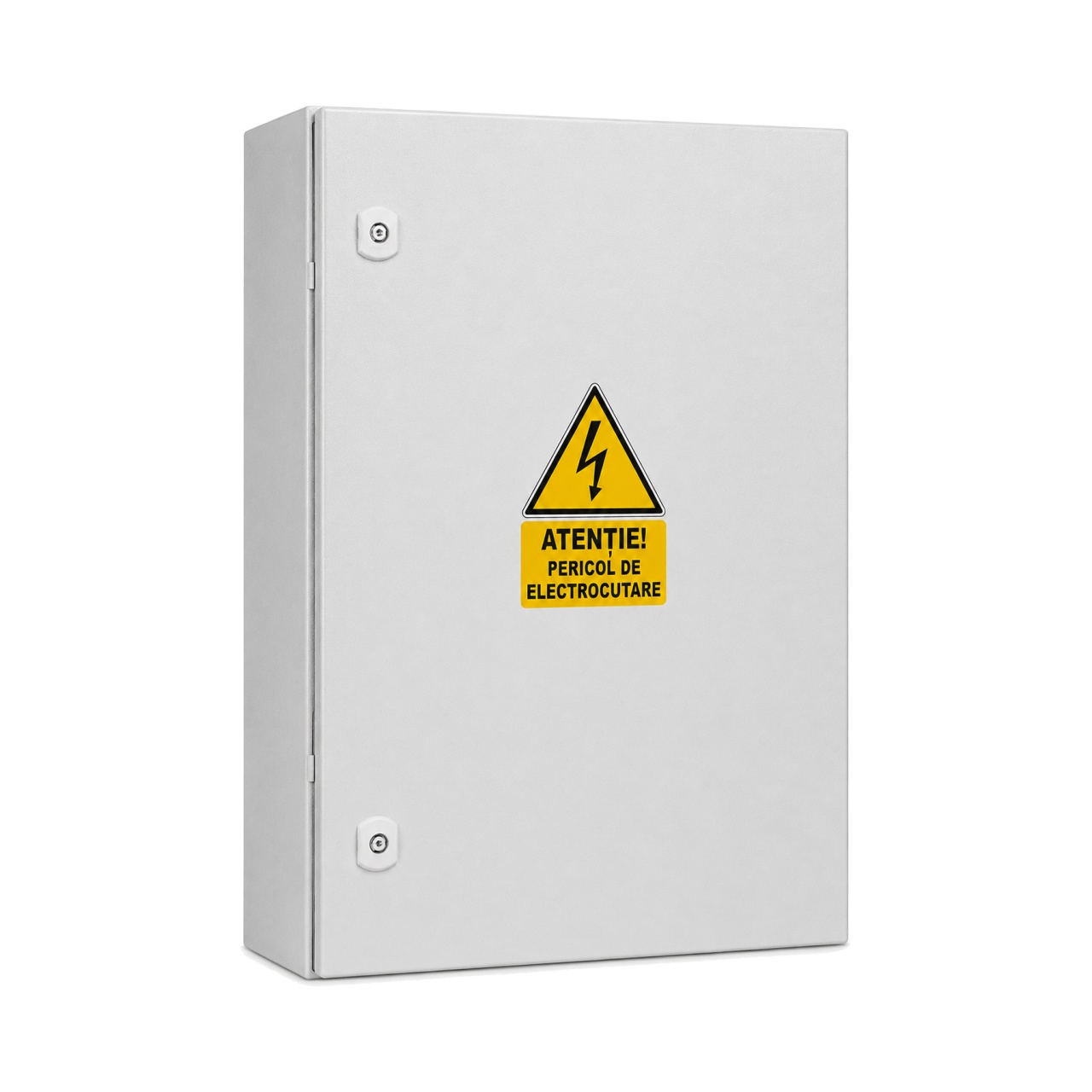

• Tablou metalic SCHRACK, 700 × 500 × 210 mm, cu grad de protecție IP66.

Utilizare recomandată

• Colectarea și protecția a până la 8 stringuri de panouri fotovoltaice.
• Protecția circuitelor DC dintre panourile fotovoltaice și invertor.
• Instalații comerciale, industriale sau amplasate la interior sau în exterior, cu cerințe ridicate de protecție la apă și praf.

Avantaje în exploatare

• Separarea pe string ajută la identificarea rapidă a circuitelor la verificări sau intervenții.
• Tehnologia Push-In permite conectare rapidă, fără strângere periodică a conductorilor.
• Tabloul metalic IP66 și plăcile de trecere mențin cablurile organizate în aplicații exterioare.
