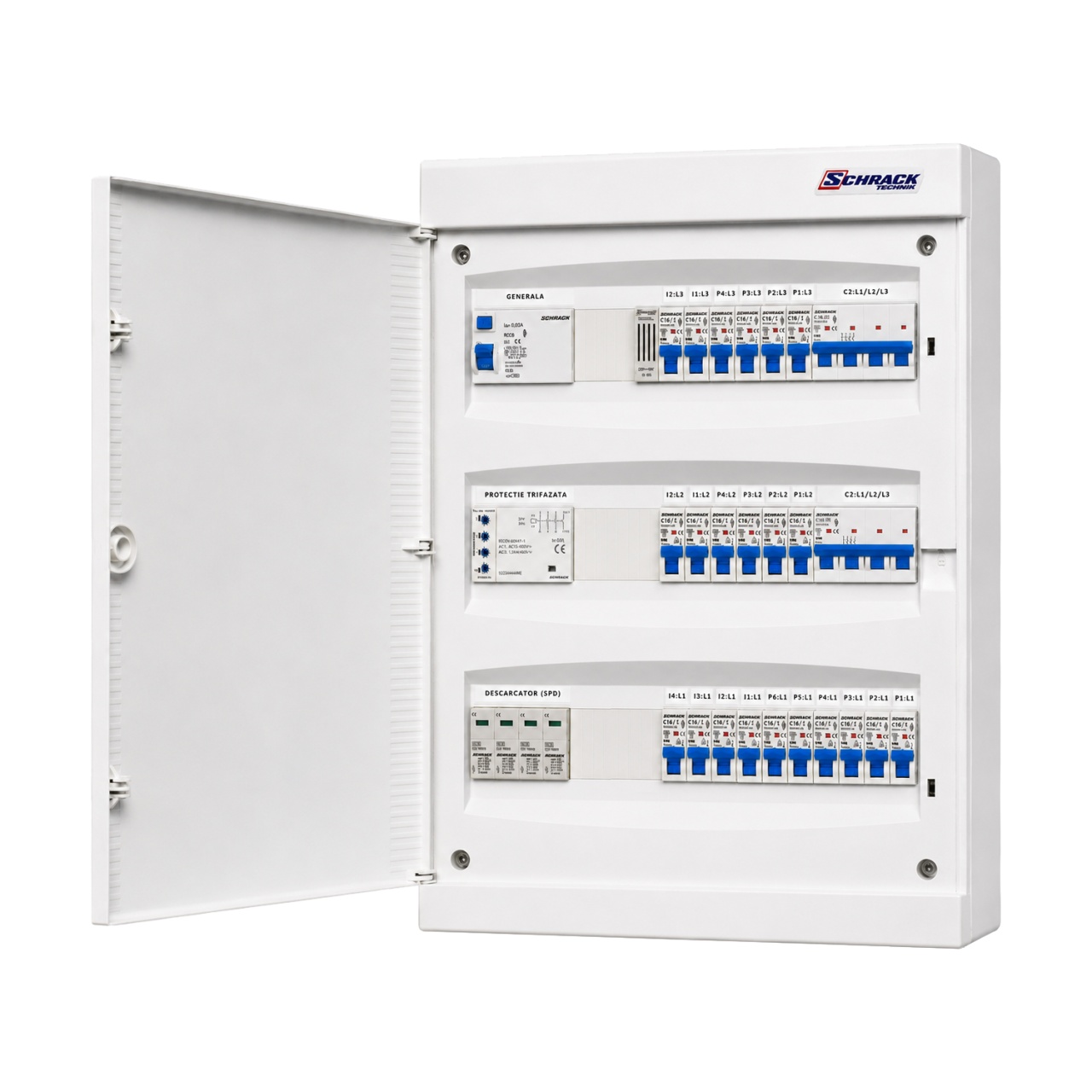

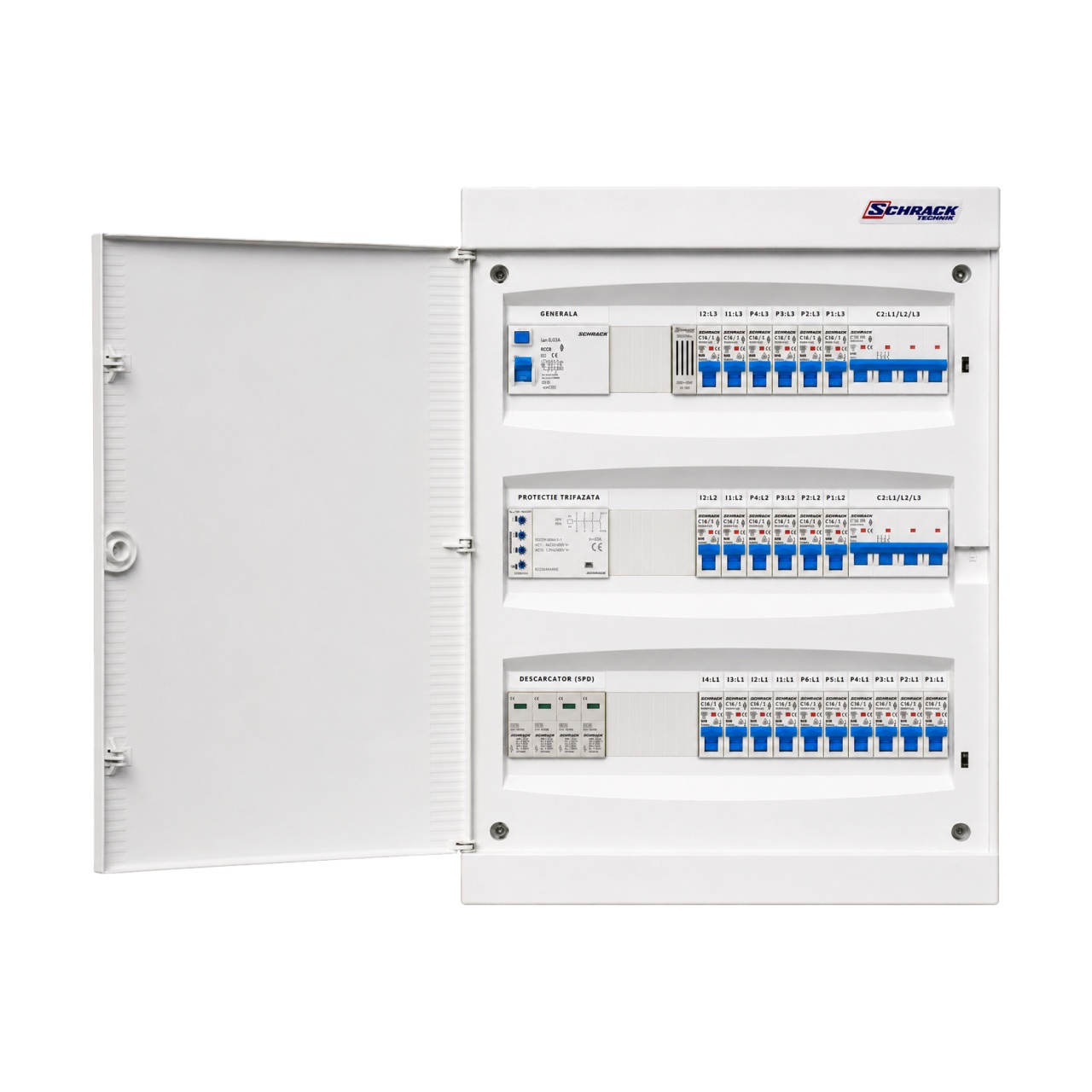

Tablou electric rezidențial trifazat cu releu de monitorizare faze, aparent, 22 circuite monofazate și 2 circuite trifazate, cu sonerie și protecție diferențială, IP40, SCHRACK

Descriere

Descriere tehnică

Pentru instalații rezidențiale trifazate de 400/230V, tabloul electric aparent distribuie 22 circuite monofazate și 2 circuite trifazate într-un cofret modular SCHRACK cu grad de protecție IP40. Configurația include releu de monitorizare a fazelor, protecție diferențială, protecție la supratensiuni cu descărcător tip 2, contactor modular pentru deconectarea alimentării în cazul defectelor de rețea și sonerie modulară integrată. Circuitele monofazate sunt distribuite echilibrat pe cele trei faze, pentru o încărcare uniformă a instalației.

Beneficii tehnice

• Distribuție echilibrată a celor 22 de circuite monofazate: două faze au câte 2 circuite de iluminat de 10A și 4 circuite de prize de 16A fiecare, iar a treia fază are 4 circuite de iluminat de 10A și 6 circuite de prize de 16A.
• Releul de monitorizare a fazelor supraveghează tensiunea pe toate fazele și comandă deconectarea alimentării prin contactor în cazul supratensiunii, subtensiunii sau pierderii unei faze.
• Protecția diferențială de 30mA contribuie la protecția persoanelor împotriva electrocutării și la detectarea curenților de defect.
• Descărcătorul de supratensiune tip 2 protejează echipamentele electrice împotriva supratensiunilor tranzitorii provenite din rețea.
• Separarea circuitelor de iluminat, prize și consumatori trifazați facilitează exploatarea și intervențiile ulterioare.

Echipare și componente incluse

• Dulap de distribuție aparent SCHRACK, 3 rânduri, 54 module, ușă din plastic alb mat, IP40.
• 14 întreruptoare automate SCHRACK AMPARO C16A, 1P+N, pentru circuitele de prize.
• 8 întreruptoare automate SCHRACK AMPARO C10A, 1P+N, pentru circuitele de iluminat.
• 1 întreruptor automat modular SCHRACK AMPARO C25A, 3P+N, pentru un circuit trifazat.
• 1 întreruptor automat modular SCHRACK AMPARO C16A, 3P+N, pentru un circuit trifazat
• Întreruptor diferențial SCHRACK AMPARO, 63A, 4 poli, 30mA, tip A.
• Descărcător de supratensiune SCHRACK tip 2 (T2/C), 4 poli.
• Releu SCHRACK de monitorizare a tensiunii trifazate cu funcții Min/Max.
• Contactor modular SCHRACK 63A, 4 poli, comandat de releul de monitorizare.
• Sonerie modulară SCHRACK 230V c.a.

Utilizare recomandată

• Locuințe unifamiliale și vile alimentate trifazat.
• Case cu pompe de căldură, stații de încărcare pentru vehicule electrice, ateliere sau alți consumatori trifazați.
• Instalații electrice noi sau modernizări care necesită distribuția unui număr mare de circuite și protecție suplimentară a alimentării.

Avantaje în exploatare

• Distribuția uniformă a circuitelor pe cele trei faze contribuie la echilibrarea sarcinilor în instalație.
• Monitorizarea permanentă a tensiunii protejează consumatorii împotriva anomaliilor din rețeaua electrică.
• Protecția la supratensiuni și protecția diferențială sporesc siguranța instalației și a echipamentelor conectate.
• Soneria modulară integrată elimină necesitatea unui aparat separat pentru funcția de apel.
• Organizarea clară a circuitelor facilitează identificarea rapidă și întreținerea instalației electrice.
