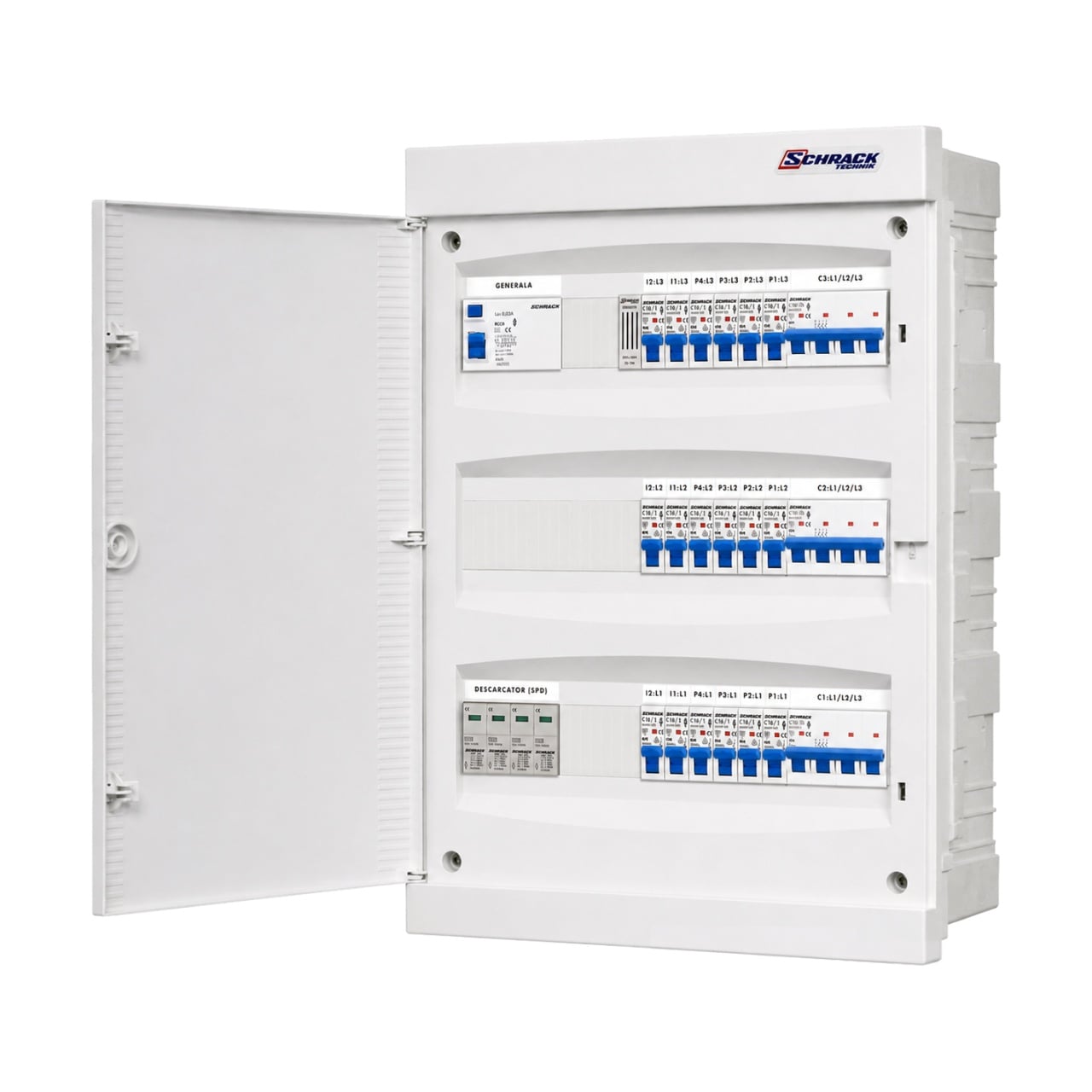

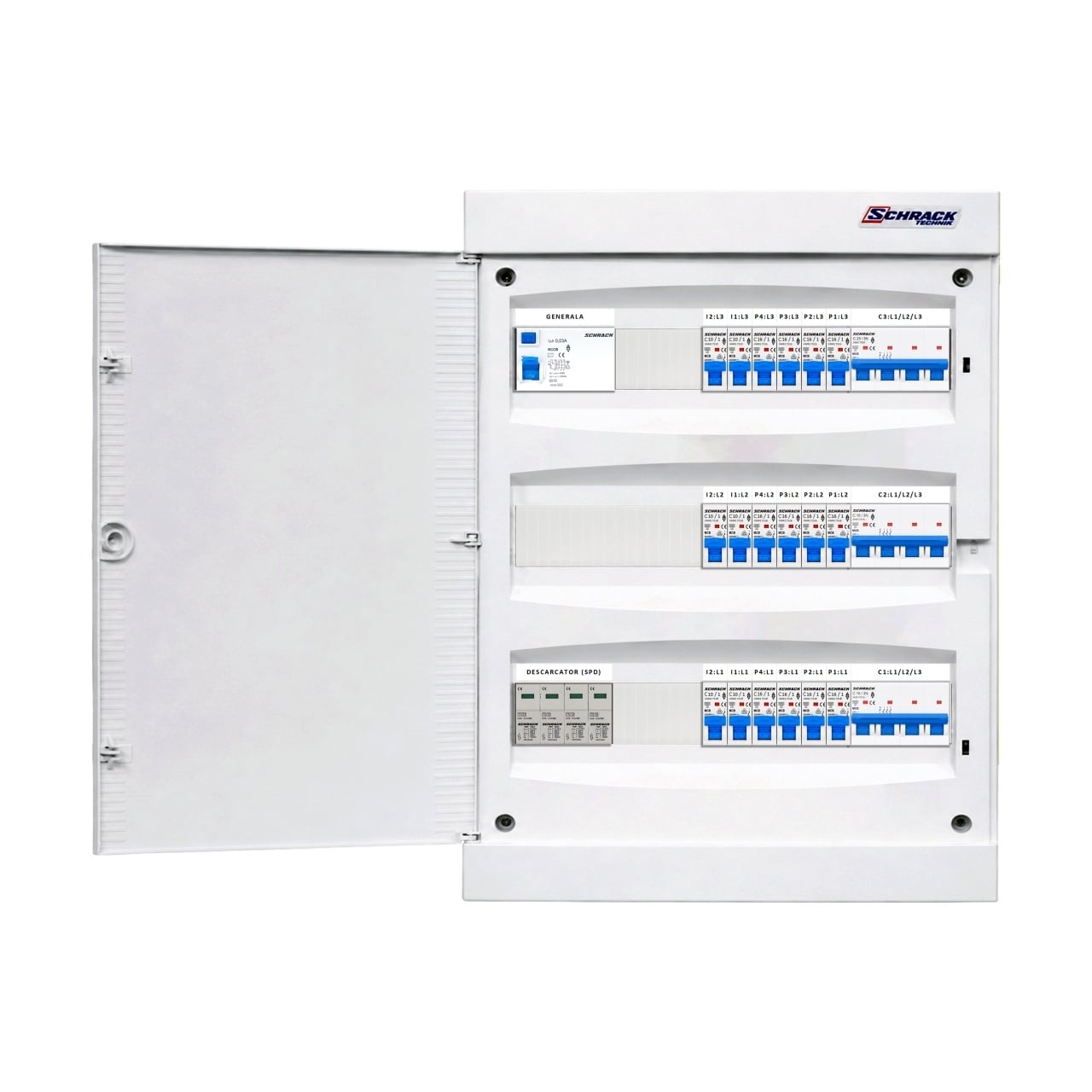

Tablou electric rezidențial trifazat fără releu de monitorizare faze, pentru gipscarton, 18 circuite monofazate și 3 circuite trifazate, cu sonerie și protecție diferențială, IP40, SCHRACK

Descriere

Descriere tehnică

Pentru instalații rezidențiale trifazate de 400/230V, tabloul electric încastrat distribuie 18 circuite monofazate și 3 circuite trifazate într-un dulap modular SCHRACK pentru pereți din gips-carton, cu grad de protecție IP40. Configurația include protecție diferențială, protecție la supratensiuni cu descărcător tip 2 și sonerie modulară integrată. Circuitele monofazate sunt distribuite echilibrat pe cele trei faze, pentru o încărcare uniformă a instalației.

Beneficii tehnice

• Distribuție echilibrată a celor 18 circuite monofazate, cu câte 2 circuite de iluminat de 10A și 4 circuite de prize de 16A pe fiecare fază.
• Protecția diferențială de 30mA contribuie la protecția persoanelor împotriva electrocutării și la detectarea curenților de defect.
• Descărcătorul de supratensiune tip 2 protejează echipamentele electrice împotriva supratensiunilor tranzitorii provenite din rețea.
• Montajul încastrat în pereți din gips-carton oferă un aspect discret și o integrare estetică în spațiile rezidențiale.
• Separarea circuitelor de iluminat, prize și consumatori trifazați facilitează exploatarea și intervențiile ulterioare.

Echipare și componente incluse

• Dulap de distribuție încastrat SCHRACK pentru gips-carton, 3 rânduri, 54 module, ușă din plastic alb mat, IP40.
• 12 întreruptoare automate SCHRACK AMPARO C16A, 1P+N, pentru circuitele de prize.
• 6 întreruptoare automate SCHRACK AMPARO C10A, 1P+N, pentru circuitele de iluminat.
• 1 întreruptor automat modular SCHRACK AMPARO C25A, 3P+N, pentru un circuit trifazat.
• 2 întreruptoare automate modulare SCHRACK AMPARO C16A, 3P+N, pentru două circuite trifazate.
• Întreruptor diferențial SCHRACK AMPARO, 63A, 4 poli, 30mA, tip A.
• Descărcător de supratensiune SCHRACK tip 2 (T2/C), 4 poli.
• Sonerie modulară SCHRACK 230V c.a.

Utilizare recomandată

• Locuințe unifamiliale și vile alimentate trifazat.
• Case cu pereți din gips-carton care necesită montaj încastrat al tabloului electric.
• Locuințe echipate cu pompe de căldură, stații de încărcare pentru vehicule electrice, ateliere sau alți consumatori trifazați.
• Instalații electrice noi sau modernizări care necesită distribuția unui număr mare de circuite și protecție completă a instalației.

Avantaje în exploatare

• Montajul încastrat oferă un aspect estetic și reduce volumul vizibil al tabloului în încăpere.
• Distribuția uniformă a circuitelor pe cele trei faze contribuie la echilibrarea sarcinilor în instalație.
• Protecția la supratensiuni și protecția diferențială sporesc siguranța instalației și a echipamentelor conectate.
• Soneria modulară integrată elimină necesitatea unui aparat separat pentru funcția de apel.
• Organizarea clară a circuitelor facilitează identificarea rapidă și întreținerea instalației electrice.
